在PCB丝印设计中，主要包括：元器件丝印、板名、版本号、条码丝印、安装孔定位孔丝印、过板方向标志、防静电标志、定位识别点等。今天，我们主要来了解元器件丝印设计的要求。

丝印设计通用要求

1) 为了确保所有字母、数字和符号在PCB上便于识别，丝印的线宽必须大于5mil，丝印高度至少为50mil。

2) 丝印不允许与焊盘、基准点重叠。

3) 白色是默认的丝印油墨颜色，如有特殊需求，需要在PCB钻孔图文件中说明。

4) 在高密度PCB设计中，可根据需要选择丝印的内容。

5) 丝印字符串的排列方向从左至右、从下往上。

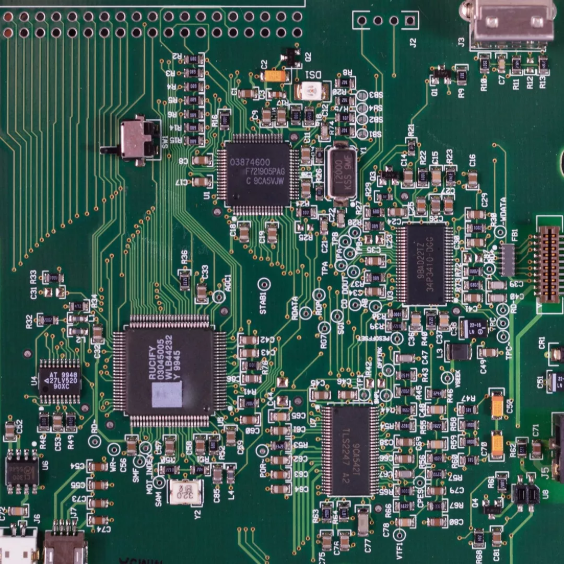

元器件丝印设计要求

1) 所有元器件、安装孔、定位孔以及定位识别点都有对应的丝印标号，且位置清楚、明确。

2) PCB上有极性或安装方向性的元器件，其极性和方向均应在丝印上体现出来。

3) 丝印与需要焊接的地方如SMT焊盘、插装焊接孔、测试点、基准点至少距离0.4mm。

4) 为了方便可检验性，丝印字符、极性与方向的丝印标志不能被元器件或拉手条等覆盖。

5) 如果PCB上由于空间的限制，只能取消某些元件的丝印符号时，必须保证在PCB的装配图上有这些元件的丝印符号。通过装配图来定位元件。

如何快速设置元器件的丝印大小？

在Pads中，按下Ctrl+Alt+F组合键，打开选择过滤器（Filter）,去掉其它勾选项，只选择Labels,之后用鼠标选择你要修改的丝印，鼠标右键选择properties,弹出设置窗口，修改你所需要的“Size”“Line width”即可。
