疑难杂症:PCB“变绿”是咋回事?如何解决?
作者: 来源: 浏览次数: 日期:2019-12-16 8:54:48

在进行PCB设计的过程中,工程师们总会遇到各种各样的“疑难杂症”,有些可能轻轻松松就解决了,有些则比较棘手。今天,板儿妹收集了两个关于PCB“变绿”的问题和解决方法,希望对大家有参考作用。

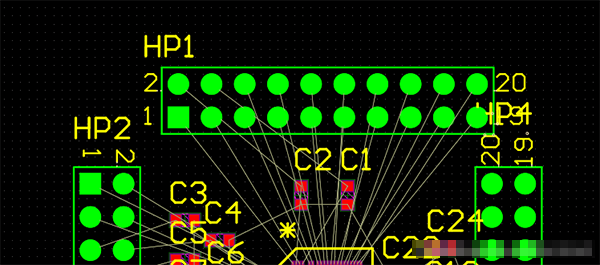

在我们进行PCB布元件的时候,有时候会发现当元件靠的过近的时候就会变绿,拿远了就会恢复。如图:


但当我们在有些时候必须要对PCB板的面积有要求的时候,就需要修改一下,方法如下:

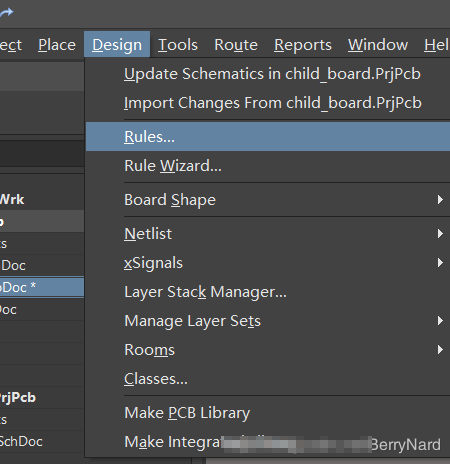

①点击[Design]->[Rules]

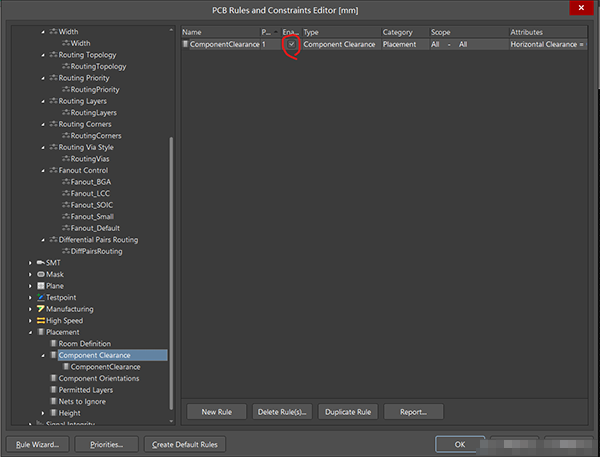

②找到Component Clearance,也就是元件间隙,把Enable二的√取消掉,然后[Apply]->[OK}

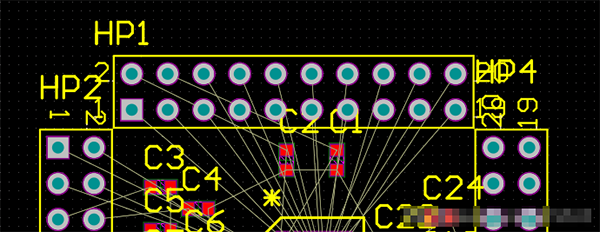

结果如下:


最近遇到一个十分棘手的问题。

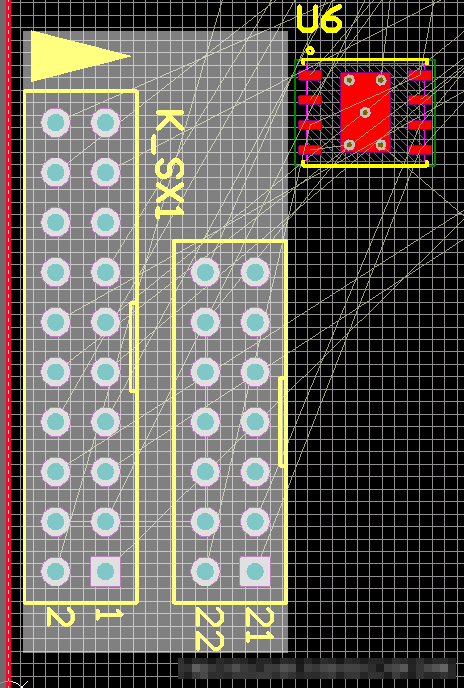

因为下面这个白色区域

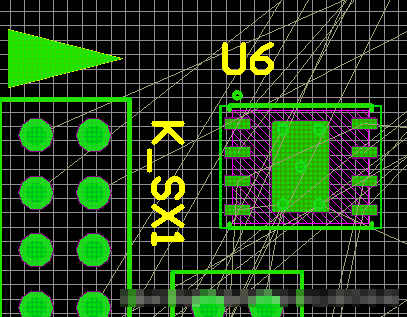

导致东西一放进来就变绿

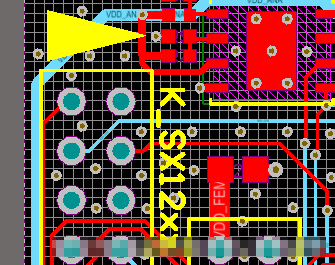

而人家的就不变

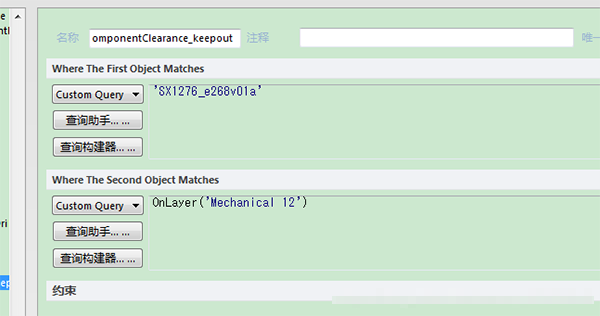

翻来覆去找不见原因,后来找到了,因为这里


里面的custom Query设置了两个命令。让第一二个元器件间隙对象变成了所有元器件和机械层12层,而不是所有层,然后就解决了。

或者强行去掉元器件间隙检查。

(内容整理自:CSDN博主「yoka_milk」、「BerryHagge」的原创文章)
