对PCB Layout工程师来说，使用快捷键可以有效的提高设计效率。但Allegro不同于AD这类软件，其快捷键需要自己手动去设置。接下来，板儿妹和大家分享Allegro自定义设置快捷键的方法。

Allegro快捷键的设置，可通过以下几种命令方式：

1.通过alias命令来指定快捷键；

2.通过funckey命令来指定快捷键；

3.通过stokes命令来指定快捷键；

4.通过Repaly命令来指定快捷键。

Allegro快捷键的设置

Allegro可以通过修改env文件来设置快捷键，这对从其它软件如AD或PADS迁移过来的用户来说，可以沿用以前的操作习惯，还是很有意义的。

Allegro的变量文件一共有2个：一个是用户变量，一个是全局变量。

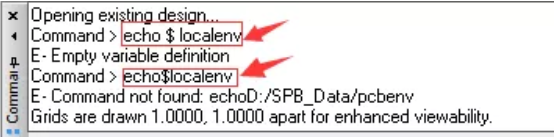

查找用户变量文件的位置，可以打开Allegro，在命令窗口里输入：echo$localenv（中间没有空格），我的软件是16.6版本，用户变量的文件位置在D:/SPB_Data/pcbenv

如果没有在系统属性里设置首页变量的路径，对于全局变量的位置，固定为软件安装目录内，比如我的就是：D:\Cadence\SPB_16.6\share\pcb\text内。

通常建议修改用户变量env文件，而不要修改全局变量env文件。

快捷键环境变量分为两种，即系统环境变量和用户环境变量，系统环境变量是全局性的，环境变量保存在Cadence的软件安装路径下，而环境用户变量的优先级高于系统-环境变量，即用户自定义的环境变量会覆盖掉系统的环境变量设置。我们应该在用户环境变量中进行快捷键的设置，这样有几个好处，不破坏系统的配置文件，每个用户可以自定义自己的习惯快捷键，而且可以将配置文件保存到U盘或者网盘，随身带走，了到新的计算机环境重新指向自己的环境变量文件可以，很是方便。

Cadence 系统是一个比较开放的系统，它给用户留了比较多的定制空间。在Allegro 中我们可以用alias 或funckey 命令来定义一个快捷键，以代替常用的设计命令。要使 定义的快捷键产生作用，我们有两种方式来定义：

1、在命令窗口直接定义，但这样定义的快捷键只能在当前设计中使用，如果重新启动设计时，快捷键将会失效。命令格式如下：

alias shortkey Keyboard Commands

funckey shortkey Keyboard Commands

1）如果直接键入alias 或funckey 命令然后回车，系统将会弹出所有快捷键列表，这相当于执行Tools->Utilities->Aliases/Function keys命令。

2）alias 命令不能用来定义字母，原因是字母键要用来输入命令行。但是funckey 命令可以用来定义单个字母为快捷键，它比alias 命令更为强大，alias 能定义的它都能定义，但是字母被定义成某快捷键后，该字母就不能用来输入键盘命令了。

3）Allegro中的所有键盘命令（Keyboard Commands）列表可以通过执行 Tools->Utilities->Keyboard Commands 命令来查看，这些命令都可以设置成快捷键。

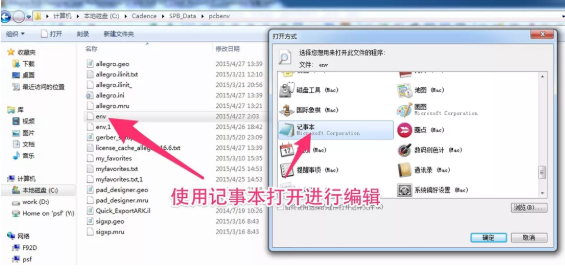

2、在本地环境变量文件中直接定义，这样定义的命令将长期有效。本地的环境变量文件是evn 文件（D:/SPB_Data/pcbenv），我们可以对它进行编辑。

我们的alias 命令可以在第二行开始写（第一行是：source $TELENV），例如我们以前在Protel 或PowerPCB 中常用的放大、缩小命令就可以如下定义：

alias Pgdown zoom out

alias Pgup zoom in

另外我们经常用alias 命令来定义以下几个常用的shortkey：

alias ~R angle 90（旋转90 度）

alias ~F mirror（激活镜相命令）

alias ~Z next（执行下一步命令）

alias End redisplay（刷新屏幕）

alias Del Delete（激活删除命令）

alias Home Zoom fit（全屏显示）

alias Insert Define grid（设置栅格）

（内容主要整理自：CSDN博主「dzcql」的原创文章）
