所谓“磨刀不误砍柴工”，学习PCB设计，同样也是这个道理。大家首先要打好基础，一步一个脚印的积累。今天，板儿妹要和大家分享的PCB基础知识是一些常见的PCB专业术语，希望对大家有所帮助。

PCB常见专业术语

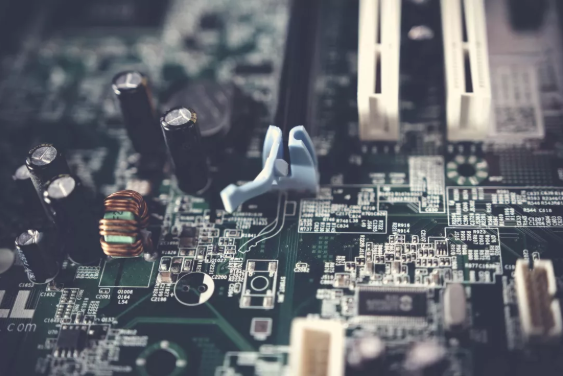

PCB 印制电路板

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

PCBA 印制电路板+组装

PCBA是英文Printed Circuit Board +Assembly 的简称，也就是说PCB空板经过SMT上件，再经过DIP插件的整个制程，简称PCBA 。这是国内常用的一种写法，而在欧美的标准写法是PCB'A，加了“'”，这被称之为官方习惯用语。

HDI 高密度互联

HDI是高密度互连（High Density Interconnector）的缩写，是生产印制板的一种（技术），使用微盲埋孔技术的一种线路分布密度比较高的电路板。HDI专为小容量用户设计的紧凑型产品。

CCL 覆铜板

覆铜箔层压板（Copper Clad Laminate，CCL）是将电子玻纤布或其它增强材料浸以树脂，一面或双面覆以铜箔并经热压而制成的一种板状材料，简称为覆铜板。覆铜板是印制电路板极其重要的基础材料，各种不同形式、不同功能的印制电路板，都是在覆铜板上有选择地进行加工、蚀刻、钻孔及镀铜等工序，制成不同的印制电路（单面、双面、多层）。

FR-4

FR-4是一种耐燃材料等级的代号，所代表的意思是树脂材料经过燃烧状态必须能够自行熄灭的一种材料规格，它不是一种材料名称，而是一种材料等级，因此目前一般电路板所用的FR-4等级材料就有非常多的种类，但是多数都是以所谓的四功能（Tera-Function）的环氧树脂加上填充剂（Filler）以及玻璃纤维所做出的复合材料。

Blind Via Hole 盲导孔

指复杂的多层板中，部份导通孔因只需某几层之互连，故刻意不完全钻透，若其中有一孔口是连接在外层板的孔环上，这种如杯状死胡同的特殊孔，称之为“盲孔”（Blind Hole）。

Layout 布局

在综合考虑信号质量、EMC、热设计、DFM、DFT、结构、安规等方面要求的基础上，将器件合理的放置到板面上。它是实现布线的一个重要步骤，好的布局可以有效的实现PCB所有信号的布通。

Routing 布线

在布局完成后，根据网络表和设计要求，将所有电气连接用实际的走线连接起来的操作。通常使用人工干预的自动布线来进行PCB设计。

Basic Grid 基本方格

指电路板在设计时，其导体布局定位所着落的纵横格子。早期的格距为100 mil，目前由于细线密线的盛行，基本格距已再缩小到50 mil。

BGA 球栅阵列封装

球栅阵列封装（Ball Grid Array，简称BGA）技术为应用在集成电路上的一种表面黏着封装技术，此技术常用来永久固定如微处理器之类的的装置。BGA封装能提供比其他如双列直插封装（Dual in-line package）或四侧引脚扁平封装（Quad Flat Package）所容纳更多的接脚，整个装置的底部表面可全作为接脚使用，而不是只有周围可使用，比起周围限定的封装类型还能具有更短的平均导线长度，以具备更佳的高速效能。

（部分内容整理自网络）
