交流电源防雷器——单相并联式防雷器电路图。

电路一：最简单的电路

说明：

1、优点：电路简单，采用复合对称电路，共模、差模全保护， L、N 可以随便接。

缺点：压敏电阻RV1 短路失效后易引起火灾。最好在每个压敏电阻上串联一个工频保险丝以防压敏电阻短路起火。如果L、N 线不可能接反，则可省去压敏电阻RV2、RV3，将放电管G 的上端直接接到N 线上，构成“1+1”电路。

2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（应挑选压敏电压相近的并联，以延长使用寿命和确保安全）。

3、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。当要求的通流容量≤3KA 时，可以用玻璃放电管代替。

4、压敏电阻和气体放电管都必须按冲击10 次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。

电路二：较安全的电路

说明：

1、优点：采用复合对称电路，共模、差模全保护， L、N 可以随便接，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。

缺点：万一压敏电阻和陶瓷气体放电管都短路失效时还有可能起火。

2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（应挑选压敏电压相近的并联，以延长使用寿命和确保安全）。

3、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。当要求的通流容量≤3KA 时，可以用玻璃放电管代替。

4、压敏电阻和气体放电管都必须按冲击10 次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。

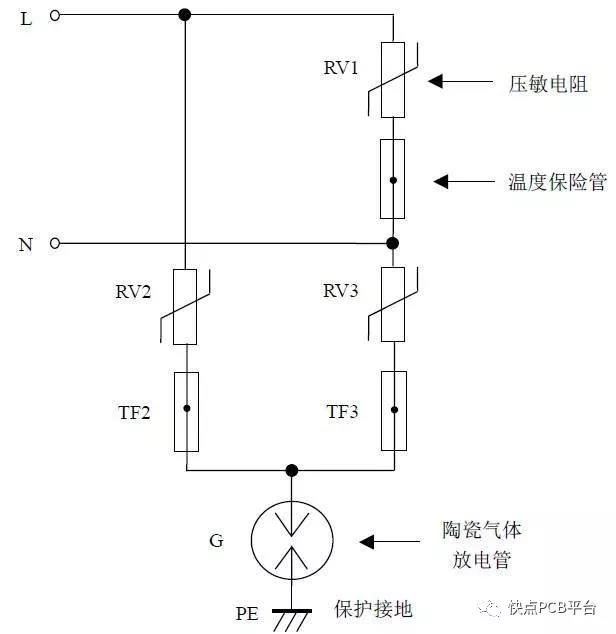

电路三：通用的安全保护电路

说明：

1、优点：采用复合对称电路，共模、差模全保护，L、N 可以随便接，安全，压敏电阻短路失效后能与电路脱离，一般不会引起火灾。

2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（应挑选压敏电压相近的并联，每个压敏电阻都要单独串联温度保险管，以延长使用寿命和确保安全）。

3、温度保险管一般采用130℃～135℃、10A/250V 的，应与压敏电阻有良好的热耦合。最好再串联一个工频保险丝以防工频过电压瞬间击穿压敏电阻起火。

4、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。当要求的通流容量≤3KA 时，可以用玻璃放电管代替。

5、压敏电阻和气体放电管都必须按冲击10 次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。

除单相并联式防雷器外，交流电源防雷器还包括有三相并联式防雷器、单相串联式防雷器、三相串联式防雷器等，这些我们以后再一一介绍。（内容整理自网络，侵删。）
