下面和大家讲解用Allegro（16.6以上）制作高逼格的3D电路板效果图（首先你得有已经完成的PCB文件）。

STEP 1：寻找/制作相关元件的STEP模型

在网上寻找现成的3D模型是最快的方法。如果你用到了很特殊的元件，实在找不到，也可以自己来制作3D模型（如果你有结构设计基础的话），或者找结构工程师帮忙制作。

STEP 2：设置Allegro的STEP模型路径

这个就跟设置PCB封装路径一样，你需要创建一个路径，专门用来放STEP模型，这个路径下的STEP文件到时会出现在后面用到的地方。

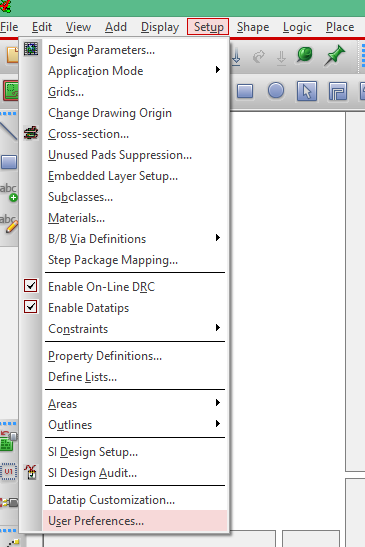

找到菜单Setup-->User Preference。

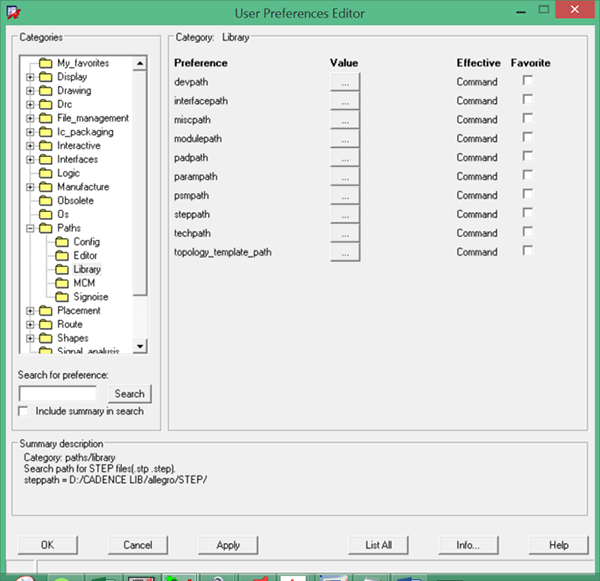

打开后点开到如下的页面，点右侧steppath旁边的省略号设置STEP文件的路径。

STEP 3：关联元件的PCB封装与STEP模型

STEP准备好放入相应路径后，就要把它们跟你PCB文件中的各种元件封装相关联起来。这样到时PCB封装所在的位置就会放上对应的元件3D模型。

在打开的PCB文件中，找到菜单Setup-->Step Package Mapping

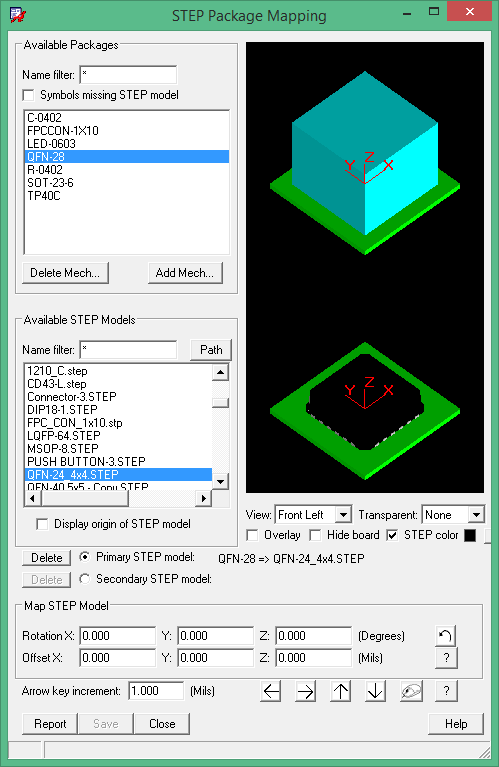

打开后出现下面的窗口。这里出现PCB文件中所用到各个封装，以及你的STEP路径中包含的文件。你要做的就是把它们一一对应起来，并且调整位置把它们完美的叠在一起。你可能需要用到上下左右平移，翻转，角度旋转等等操作。

STEP 4：预览效果

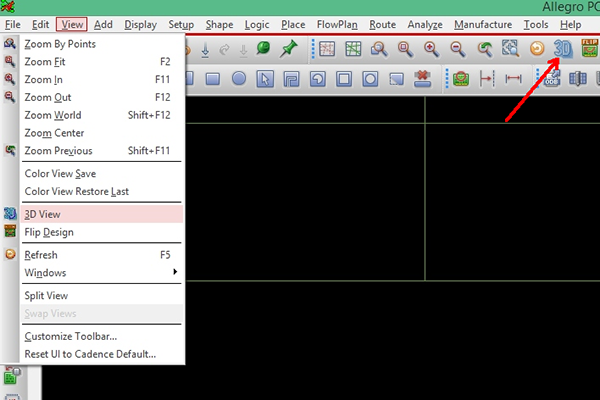

所有的PCB封装和STEP文件对应好后，可以预览下效果。找到菜单View-->3D Viewer或者点工具栏上对应的图标。

打开后出现预览页面，需要注意的是，默认上面是没有元件模型的，需要在菜单中找到View-->Dynamic Layer visibility前面的勾点掉，就会出现放好的元件模型了，如下图。

是不是已经小有成就感了？？哈哈，但是这时候离最终的效果还差得远呢。这会你要检查下有没有什么地方元件没有放好的，如果全部OK了，咱们再进入下一步。

STEP 5：导出STEP文件

刚才我们只是看到了3D的大概效果，但是还没有拿到3D文件。这一步就是要导出可以编辑的3D STEP文件。再一次提醒下，你的Allegro必须是16.6以上的才可以。

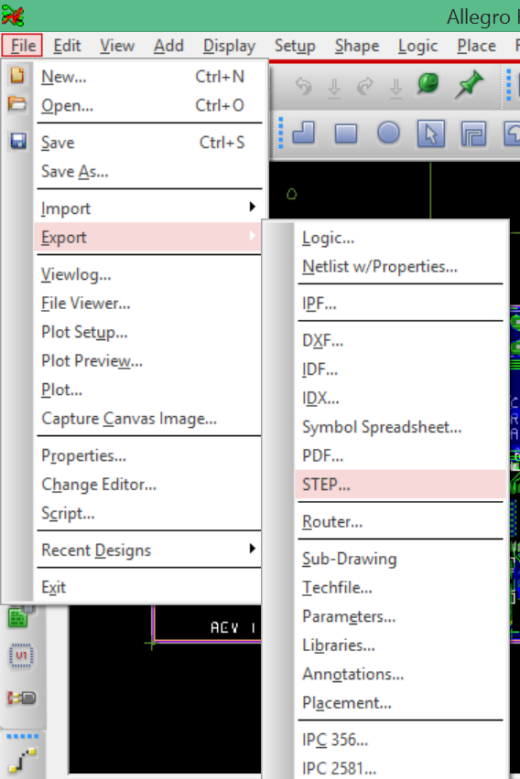

找到菜单File-->Export-->Step，打开。

出现下面的窗口，导出选项中你可以选择哪些要导出，哪些不要导出，都简单的，自己看下就好了。

然后你去PCB文件所在的文件夹找，会看到新生成了一个.stp后缀的文件，对了，就是它了！

温馨Tips 1：

有些同学可能会发现提示导出成功，但就是找不到.stp后缀的文件，那么，看看你这个文件夹路径是否包含中文，如果包含中文会出现没有.stp后缀的文件，改下路径吧。

温馨Tips 2：

有的同学用3D软件打开这个.stp文件会发现，所有的元件模型都叠在一起，比如你用的是PRO-E打开，那么恭喜你，中奖了，换一个3D软件吧。犀牛实测没问题，Solidworks好像也没问题。

STEP 6：渲染

使用渲染软件，如KeyShot进行渲染。具体渲染过程比较简单，不细讲了，无非就是选颜色选材质，让各部分更加接近真实的效果，相信你一定可以的。

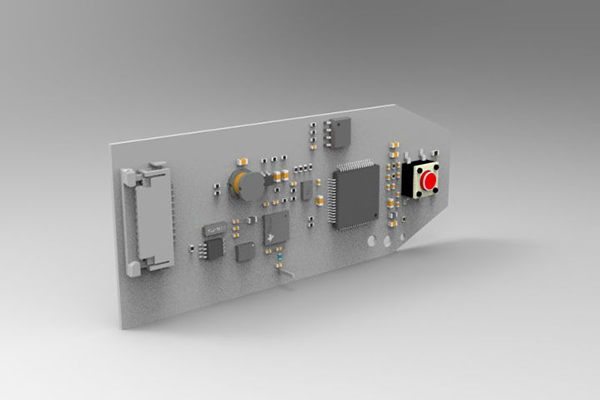

渲染之前的效果

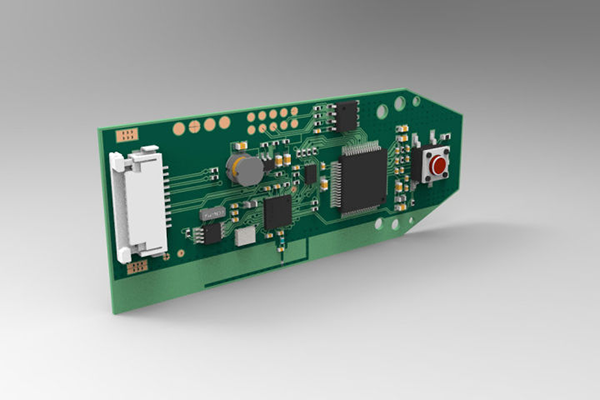

渲染之后的效果

（来源：知乎 陈律）
