初学PCB设计,到底该学习哪款软件?
作者: 来源: 浏览次数: 日期:2019-7-15 9:15:01

最近板儿妹经常被问到一个问题:PCB设计软件这么多,初学者应该学习哪个?在回答这个问题之前,我们先来了解下目前主流的PCB设计软件都有哪些,各自都有什么特点。


3款主流的PCB设计软件

1、Cadence Allegro

2、Mentor PADS

3、Altium Designer(简称AD)

目前,市场上的PCB设计软件主要由Cadence和Mentor两家公司独大。

Cadence公司推出的SPB系列,原理图工具采用Orcad CIS或Concept HDL,PCB Layout采用的是Allegro。

Mentor公司有三个系列的PCB设计工具,分别是:Mentor EN系列即Mentor Board Station;Mentor WG系列即Mentor Expedition;还有PADS系列即PowerPCB。

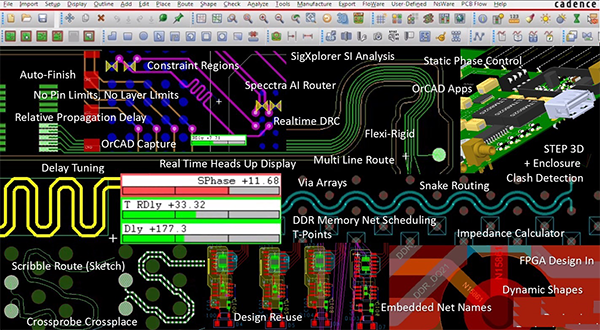

Cadence Allegro

Allegro是Cadence推出的先进 PCB 设计布线工具,其提供了良好且交互的工作接口和强大完善的功能,和它前端产品OrCAD、Capture的结合,为当前高速、高密度、多层的复杂 PCB 设计布线提供了最完美解决方案。

Allegro也是目前最高端的PCB软件代表之一(此外还有:Mentor EN和Mentor WG)。像中兴、华为这类大型公司都是使用这些高端的设计软件。Allegro现在似乎成为高速板设计中实际上的工业标准,其学习资源也比较丰富,比较适合自学。

优势:软件操作界面友好,响应速度块,操作效率高,二次开发功能丰富,规则管理器功能完善,高速设计专属功能强悍等。

不足:布线推挤功能相对较弱,但是好在其布线操作效率很高,在一定程度上弥补了推挤功能的弱势。


Mentor PADS

Mentor PADS,也就是以前的PowerPCB/PowerLogic系列,是中低端的PCB软件中最优秀的一款,其界面友好、轻易上手、功能强大而深受中小企业的青睐,在中小企业用户占有很大的市场份额。而且,PADS的适用领域非常广泛,例如消费类产品设计、手机主板、工业产品设计等。

优势:入门学习简单,使用方便灵活,设计流程简洁明了,工作效率较高,原理图与PCB的交互操作性好

不足:主体设计环境PADS-Layout与布线工具PADS-Router是两个独立界面,使用时候需要频繁切换,集成度不是很好。另外,对于复杂设计规则支持不是很完善,一些复杂的设计规则没有办法用常规的功能设置来快速实现。

Altium Designer(简称AD)

很多PCB工程师接触的设计软件基本是从AD开始的,大学读电子或者机电相关专业的学生在学校里面教的也是这个。AD作为简单易学的基础入门级硬件设计软件,它的市场定位是一些简单的板子,比如单片机类,简单的工业类,用这个软件比较多,相对都是偏低端的产品设计。大部分用这个软件的公司产品也都是相对偏简单的,一般都是2层、4层为主。在中国市场上,内地城市使用的比较多,发达城市比较少用。

大企业PCB设计软件使用情况

Huawei:viewdraw+Allegro+SpecctraQuest

ZTE:Concept+Allegro+SpecctraQuest

Intel:Concept+Allegro+SpecctraQuest

Dell:viewdraw+Allegro+SQ原理图也有一部分是Capture

UT:Concept+Allegro+SpecctraQuest手机部用的是POWERPCB

Csico:Concept+Allegro+SpecctraQuest

Hp:Concept+Allegro+SpecctraQuest从Boardstation转成Alllegro流程

Moto:Concept+Allegro+SpecctraQuest从Boardstation转成Alllegro 流程

对于PCB设计初学者,假如是出于公司使用的需要,那当然是公司使用什么工具,就学习什么工具。假如是自己学习的需要,建议还是选择Cadence Allegro或PADS。

(图文整理自网络,版权归原作者所有)
