PCB设计怎样才算入门了?这里有一套评判“标准”
作者: 来源: 浏览次数: 日期:2019-8-20 17:30:58

不少同学在学习了一段时间的PCB设计后都会有这么个疑问:我现在的PCB设计能力如何?入门了吗?要回答这个问题,我们不妨先来了解下入门级PCB工程师的能力要求和工作内容。


入门级PCB工程师的能力要求

1、能制作简单的封装,如DIP10等到;

2、掌握至少一种PCB设计软件的基本操作,并能制订简单的布线线宽和间距等规则;

3、能对具有100个元件和200个网络或以下PCB进行较合理和有序的布局和布线;

4、能在他人或自定规则下手动或自动布线并修改,达到100%布通并DRC完全通过;

5、具备基本的机械结构和热设计知识;

6、掌握双面板走线的一些基本要求。

入门级PCB工程师的工作内容

1、简单PCB的设计和修改(如结构简单的前面板、单片机小系统板等);

2、复杂PCB中规定部分的走线;

3、与自己设计PCB相关的调试;

4、写相关的开发、调试日志。

工作职责:对PCB中自己设计部分负责。

要想知道自己的PCB设计学习是否入门,很简单的一个方法就是参考企业对入门级PCB工程师的能力要求,如果你可以达到上面的要求,能够胜任入门级PCB工程师的工作,那么恭喜你,在PCB设计的学习上,你已经入门了。如果暂时还达不到入门级PCB工程师的能力要求,也不用灰心,静下心来好好学习就是。

更深一个层次来讲,评判一位工程师的PCB设计能力,首先是看他是否设计过复杂的PCB,如下面表格中列出的参数更多地体现在PCB的加工能力上。一个PCB的设计水平关键还是体现在对产品的熟悉及对高速信号质量的设计上

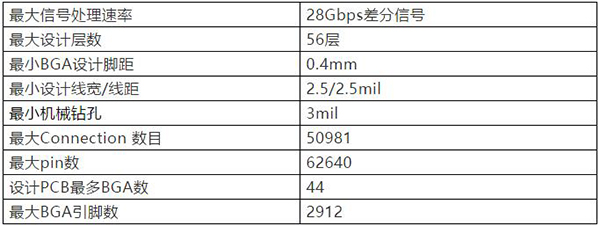

设计参考数据

此外,大家必须要清楚的一点是,“入门”只是你成为PCB设计工程师的起点,要想在PCB设计、硬件设计上走的更远,你还需要学习掌握更多的知识技能。例如:

原理图设计

一个产品从构思到实现,硬件上主要是原理图设计和PCB设计以及PCBA。原理图的成功与否,直接决定了产品是否正确实现产品功能,是否能在最少次数改板或者不改板的情况,低成本的实现产品的硬件功能。原理图设计时,涉及到的内容很多,包括器件使用、电源设计、时钟设计、EMC设计、PCBA设计、低成本设计等等。

信号完整性(SI)、电源完整性(PI)仿真设计

信号完整性与电源完整性仿真设计是产品性能设计的重要组成部分。

信号完整性主要的技能及技术包括:PCB前后仿真、拓扑结构优化、阻抗匹配方案优化、串扰评估、时序计算、高速串行通道阻抗一致性优化、器件选型、高速板材选择、设计约束规则制定等,如下图所示。


信号完整性示意图

电源完整性主要的技能及技术包括:产品电源完整性设计与优化、平面谐振、直流压降分析、平面载流能力分析、通流能力设计(过孔大小与数量)、电源平面阻抗分析、电容种类、数量及位置优化等。

EMC设计、整改

EMC更注重实际的工程经验,可以根据经验对产品及PCB进行优化及整改,如电磁干扰(EMI) 问题、电磁抗干扰(EMS) 问题、单板PCB EMC设计、工程应用干扰EMI问题、工程应用抗干扰EMS问题等。

PCB设计、硬件设计的学习和提升不是一朝一夕的事,大家可以根据自身的具体情况制定相应的学习计划,并坚持下去。

(部分图文内容整理自网络)
