电阻为什么用色环标注数值?5个和电子有关的冷知识get
作者: 来源: 浏览次数: 日期:2019-8-22 9:03:34

PCB为什么大部分是绿色的?电阻为什么会用色环标注数值?经常使用焊锡丝会导致铅中毒吗?白光LED真的是白光吗?电子是一门知识性、技能性、实践性非常强的学科,这些和电子有关的冷知识你都造吗?

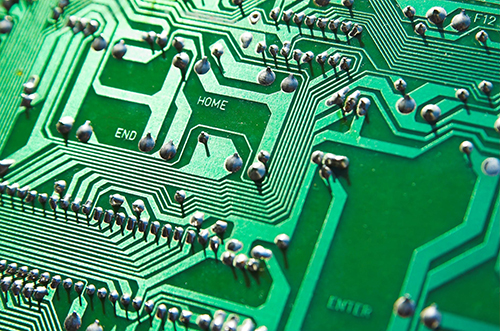

1、PCB为什么通常是绿色的?


PCB有绿色、蓝色、黄色、黑色、红色等,那为什么大部分的PCB都是绿色的呢?究其原因主要有以下几点:

√ 绿色对眼睛的刺激小。从小老师就对我们说,绿色对眼睛好,保护眼睛,抗疲劳。生产、维修人员在长时间盯着PCB板做业时不容易眼睛疲劳,对眼睛伤害较小。

√ 成本较低。由于生产的过程中,绿色是主流,自然绿色油漆的采购量会更大,绿色油漆的采购成本相对其他颜色会更低一些。同时大批量生产时采用一样颜色的油漆还可以降低换线成本。

√ 板子在SMT焊接的时候,要经过上锡和帖片以及最后的AOI校验,这些过程都学要光学定位校准的,有绿色的底色对仪器的识别效果好一些。

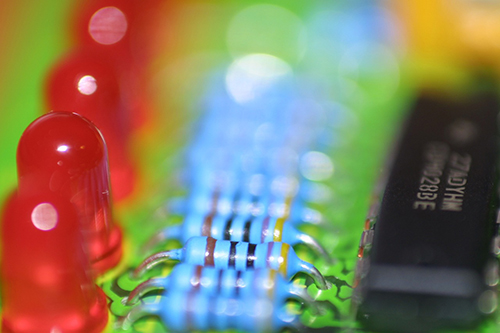

2、电阻为什么用色环标注数值?


初学电子技术时都会遇到一个问题:如何识别电阻的色环。常用的电阻分为四环和五环的电阻,它们用不同的颜色对应不同的数字,将各种颜色对应的数字组合起来就形成了一个电阻的阻值。例如色环上显示的是棕、黑、红、金,那么其中棕色表示1,黑色表示0,红色表示2,金色表示电阻的误差值,即表示电阻的阻值是1kΩ。

那么电阻为什么要使用色环标注而不把阻值直接印到电阻身上呢?其中一个原因是方便维修。因为电阻被焊接到电路板上之后,如果电阻使用直接的数字标注,那很有可能会被其他元器件遮挡,无法看清,而使用色环则可以从任何角度看到电阻的数值,而且无需放大镜就可以从很远的距离看到色环,并识别数值(这种方式让色盲的朋友感到很伤心)。另一个原因是电阻作为常用的元器件,使用率很高,而且每一个工程师在入门的时候都要学习电阻色环的识别,所以电阻的生产厂商也就沿用了色环的这种生产工艺。

3、经常使用焊锡丝会导致铅中毒吗?


我们知道,焊锡丝分为有铅锡丝和无铅锡丝两种。其中有铅锡丝因为价格相对低廉,被广泛使用。那么问题也就来了,在焊接时,焊锡丝所产生的烟雾到底有没有危害呢?大量吸入烟雾会导致铅中毒吗?答案是会的。由于“铅”是剧毒金属的一种,其温度在500℃左右的时候会产生铅烟,大量吸入这种烟雾即可产生铅中毒的症状。而且在焊接的过程中,“助焊剂”的挥发烟雾也是有害的,长期吸入同样会导致对身体的损害。

不过大家也不必担心,由于在使用焊锡丝的时候,手持电烙铁一般在300℃左右,并没有达到铅的挥发熔点,所以在保持通风的情况下并没有什么大碍。不过为了身体健康着想,建议配备一台排烟风扇,将挥发烟雾吸走,以达到最佳环保效果。最后还有一点需要注意的,就是使用完焊锡丝之后,一定要将手上残留的金属物质(包括铅)洗干净,不然铅吸得过多,可就不好了。

4、静电为什么电不死人?


静电在人体上很容易产生,比如走路时的摩擦会产生高达3500V电压的静电,在离座时会产生10000V,脱夹克时则会产生15000V。电压之高足已击穿并损坏电子元器件。那么这么高的电压为什么不会对人造成伤害呢?首先我们来了解一下静电特性。

√ 高电压(最大时可达数万伏甚至数十万伏)。

√ 低电量(人体摩擦产生的电量是毫微库仑级别的,非常少)。

√ 放电时间短(只有“微秒”级别)。

所以,当人体静电放电时,刚感觉到轻微刺痛,电量就已经被释放了。人触电致死的原因是神经痉挛,导致心肌梗塞、脑细胞窒息,这需要经历一定的时间,积累足够的电量。人体摩擦产生的静电电压确实足够高,但仅持续数微秒,并没有什么影响。总之,静电要想达到电死人的程度,需要具备更大的电量和更长的放电时间。在人类历史上,还没有人因自身静电而导致伤亡的先例。

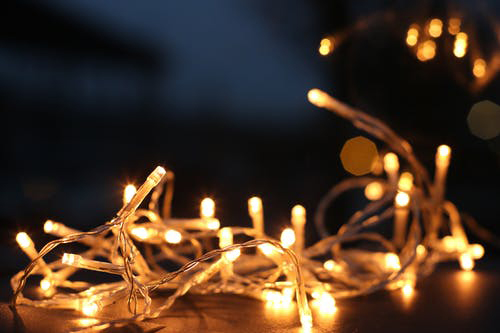

5、白光LED并不白


很多人理所当然的认为LED和白炽灯一样,发出的是单一的白光。殊不知大错特错,压根就不是这回事。LED的自发性发光是由于电子和空穴的复合而产生的,这种半导体PN结的电致发光机理决定了它发出的是单色光,而不可能产生具有连续谱线的白光,用单个LED也不可能产生两种以上的高亮度单色光。如果需要LED产生白光,只有先让LED发出蓝光,然后利用荧光粉间接产生宽带光谱合成白光。

根据三基色原理,白光LED是由红、绿、蓝三种颜色混合产生的。但由于成本原因,实际生产并没有采用这种方法。现在生产的白光LED大部分是通过在蓝光LED上覆盖一层淡黄色荧光粉涂层制成的。当LED芯片发出蓝光,部分蓝光便会被转化为黄色的光。由于黄光会刺激肉眼中的红光和绿光受体,再混合LED本身的蓝光,看起来就像白色光了。而其的色泽常被称作“月光的白色”。

(图文整理自网络)
