认识常用电子元器件——光耦(OC)
作者: 来源: 浏览次数: 日期:2020-1-14 8:55:36

光耦合器(optical coupler,英文缩写为OC)亦称光电隔离器或光电耦合器,简称光耦。它是以光为媒介来传输电信号的器件,通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。当输入端加电信号时发光器发出光线,受光器接受光线之后就产生光电流,从输出端流出,从而实现了“电—光—电”转换。

光耦

光耦对输入、输出电信号有良好的隔离作用,所以,它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。

工作原理

光耦合器一般由三部分组成:光的发射、光的接收及信号放大。输入的电信号驱动发光二极管(LED),使之发出一定波长的光,被光探测器接收而产生光电流,再经过进一步放大后输出。这就完成了电—光—电的转换,从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离,电信号传输具有单向性等特点,因而具有良好的电绝缘能力和抗干扰能力。

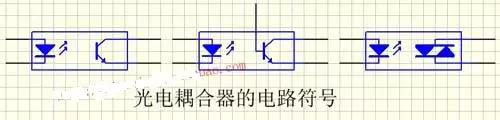

▲光耦的电路符号

分类

光电耦合器的品种和类型非常多,通常可以按以下方法进行分类:

1、按光路径分

可分为外光路光电耦合器(又称光电断续检测器)和内光路光电耦合器。外光路光电耦合器又分为透过型和反射型光电耦合器。

2、按输出形式分

a、光敏器件输出型,其中包括光敏二极管输出型,光敏三极管输出型,光电池输出型,光可控硅输出型等。

b、NPN三极管输出型,其中包括交流输入型,直流输入型,互补输出型等。

c、达林顿三极管输出型,其中包括交流输入型,直流输入型。

d、逻辑门电路输出型,其中包括门电路输出型,施密特触发输出型,三态门电路输出型等。

e、低导通输出型(输出低电平毫伏数量级)。

f、光开关输出型(导通电阻小余10Ω)。

g、功率输出型(IGBT/MOSFET等输出)。

3、按封装形式分

可分为同轴型,双列直插型,TO封装型,扁平封装型,贴片封装型,以及光纤传输型等。

4、按传输信号分

可分为数字型光电耦合器(OC门输出型,图腾柱输出型及三态门电路输出型等)和线性光电耦合器(可分为低漂移型,高线性型,宽带型,单电源型,双电源型等)。

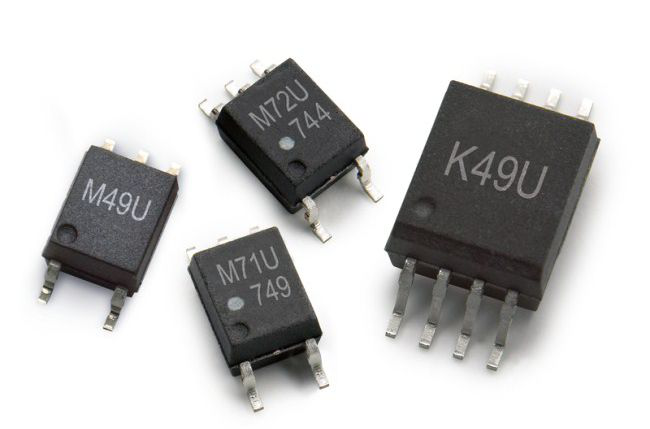

▲各种光耦图片

5、按速度分

可分为低速光电耦合器(光敏三极管、光电池等输出型)和高速光电耦合器(光敏二极管带信号处理电路或者光敏集成电路输出型)。

6、按通道分

可分为单通道,双通道和多通道光电耦合器。

7、按隔离特性分

可分为普通隔离光电耦合器(一般光学胶灌封低于5000V,空封低于2000V)和高压隔离光电耦合器(可分为10kV,20kV,30kV等)。

8、按工作电压分

可分为低电源电压型光电耦合器(一般5~15V)和高电源电压型光电耦合器(一般大于30V)。

(图文整理自网络)
