模拟电路是指用来对模拟信号（指连续变化的电信号）进行传输、变换、处理、放大、测量和显示等工作的电路。它是电子电路的基础，主要包括放大电路、信号运算和处理电路、振荡电路、调制和解调电路及电源等。无论是学习硬件设计，还是其中的高速PCB设计，模拟电路都是大家需要掌握的必备知识。

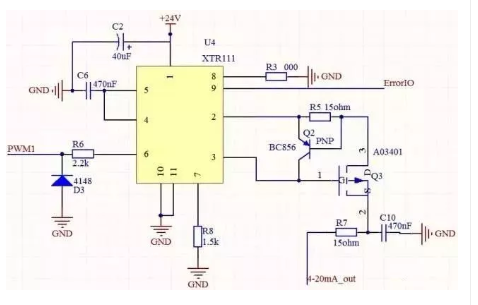

模拟电路概述

模电本身是一个非常复杂的学科，而模电课程只是其中最基础的东西。模拟电路（Analog Circuit）的含义是处理模拟信号的电子电路。自然界中绝大多数信号都是模拟信号，它们有连续的幅度值，比如说话时的声音信号。

模拟电路可以对这样的信号直接处理（当然需要先转换成电信号），比如功放能放大声音信号，广播电台能将模拟的声音信号、图像信号进行发送。甚至可以认为，所有电路的基础都是模拟电路（即使是数字电路，其底层原理也是基于模拟电路的）。其重要性不言而喻。

由于数字电路、可编程器件的迅速发展，体现了很多优越特性。很多电子设备都慢慢数字化，但始终还是离不开模拟电路。

目前模拟电路中最重要的器件，则非半导体器件莫属。最基本和常用的半导体器件有二极管、三极管、场效应管和运算放大器。

二极管的作用很多，如普通二极管可用于整流，发光二极管可用于指示灯和照明，稳压管可进行稳压，变容二极管可用来进行信号调制等。模电课程中，涉及到二极管的部分相对比较简单，而场效应管的很多特性类似三极管，所以常以三极管或运放为主体进行讲解。

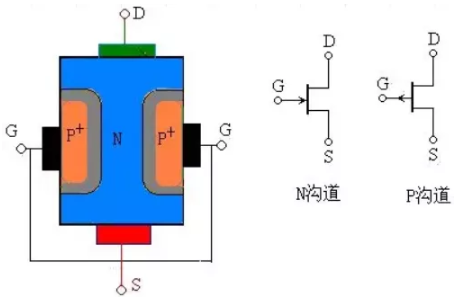

▲结型场效应三极管的结构

模拟电路与数字电路之间的区别

模拟电路是处理模拟信号的电路；数字电路是处理数字信号的电路。

模拟信号是关于时间的函数，是一个连续变化的量，数字信号则是离散的量。因为所有的电子系统都是要以具体的电子器件，电子线路为载体的，在一个信号处理中，信号的采集，信号的恢复都是模拟信号，只有中间部分信号的处理是数字处理。具体的说模拟电路主要处理模拟信号，不随时间变化，时间域和值域上均连续的信号，如语音信号。而数字信号则相反，是变化的，数字信号的处理包括信号的采样，信号的量化，信号的编码。

举个简单的例子：要想从远方传过来一段由小变大的声音，用调幅、模拟信号进行传输（相应的应采用模拟电路），那么在传输过程中的信号的幅度就会越来越大，因为它是在用电信号的幅度特性来模拟声音的强弱特性。

但是如果采用数字信号传输，就要采用一种编码，每一级声音大小对应一种编码，在声音输入端，每采一次样，就将对应的编码传输出去。可见无论把声音分多少级，无论采样频率有多高，对于原始的声音来说，这种方式还是存在损失。不过，这种损失可以通过加高采样频率来弥补，理论上采样频率大于原始信号的频率的两倍就可以完全还原了。

数字电路的电平都是符合标准的，模拟电路就没有这样的要求了。

附：关于模拟电路的10个小常识

1、高频电路中，必须考虑PN结电容的影响（正向偏置为扩散电容，反相偏置为势垒电容）。

2、在高密度的场合下，由于收发信号挨在一起，很容易发生串扰，这在布线时要遵守3W原则，即相邻PCB走线的中心线间距要大于PCB线宽的3倍。在插卡设备，接插件连接的位置，要有许多接地针，提供良好的射频回路。

3、去耦电容：输出信号电容接地，滤掉信号的高频杂波。旁路电容：输入信号电容接地，滤掉信号的高频杂波。交流信号针对这两种电容处理为短路。

4、二极管在从正偏转换到反偏的时候，会出现较大的反向恢复电流从阴极流向阳极，其反向电流先上升到峰值，然后下降到零。

5、差分式放大电路只放大差模信号，抑制共模信号。利用这个特性，可以很好的抑制温度等外界因素的变化对电路性能的影响。具体的性能指标：共模抑制比Kcmr。

6、放大电路的干扰：1、将电源远离放大电路2、输入级屏蔽3、直流电源电压波动（采用稳压电源，输入和输出加上滤波电容）。

7、电压、电流反馈判定方法：输出短路法，设RL=0，如果反馈信号不存在，为电压反馈，反之，则为电流反馈。

8、串联、并联反馈的判定方法：反馈信号与输入信号的求和方式，若为电压形式，则为串联反馈，若为电流形式，则为并联反馈。

9、电接口设计中，反射衰减通常在高频情况下变差，这是因为带损耗的传输线反射同频率相关，这种情况下，尽量缩短PCB走线就显得异常重要。

10、负反馈放大电路的四种组态：电压串联负反馈（稳定输出电压），电压并联负反馈，电流串联负反馈（稳定输出电流），电流并联负反馈。

（图文内容整理自网络）
