作为一名电子人或电子专业的学生，你应该能够记住一些基础的模拟电路。甚至需要了解电路中关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，电路信号的流向，相位变化等。

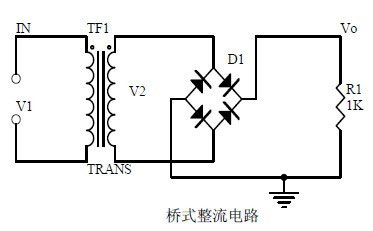

桥式整流电路

↓↓↓

桥式整流是利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。

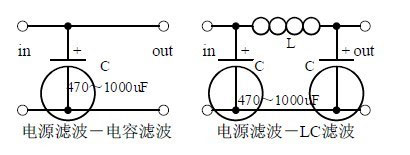

电源滤波器

↓↓↓

电源滤波是在负载RL两端并联一只较大容量的电容器。由于电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。

信号滤波器

↓↓↓

用模拟电子电路对模拟信号进行滤波，其基本原理就是利用电路的频率特性实现对信号中频率成分的选择。根据频率滤波时，是把信号看成是由不同频率正弦波叠加而成的模拟信号，通过选择不同的频率成分来实现信号滤波。

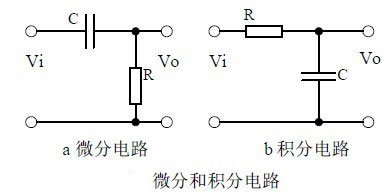

微分和积分电路

↓↓↓

微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。微分电路主要用于脉冲电路、模拟计算机和测量仪器中，以获取蕴含在脉冲前沿和后沿中的信息，例如提取时基标准信号等。

积分电路主要用于波形变换、放大电路失调电压的消除及反馈控制中的积分补偿等场合。

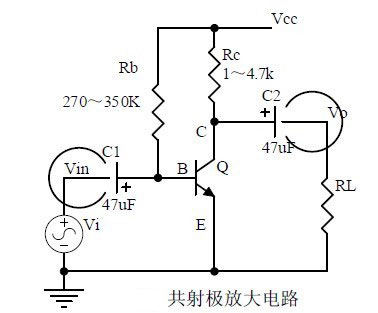

共射极放大电路

↓↓↓

共射电路是放大电路中应用最广泛的三极管接法，信号由三极管基极和发射极输入，从集电极和发射极输出。因为发射极为共同接地端，故命名共射极放大电路。

二极管稳压电路

↓↓↓

稳压二极管，是指利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管。

稳压二极管并联稳压的输入电压必须大于输出电压。最大输入电压时，稳压管的最大功耗必须小于稳压管的额定功耗。

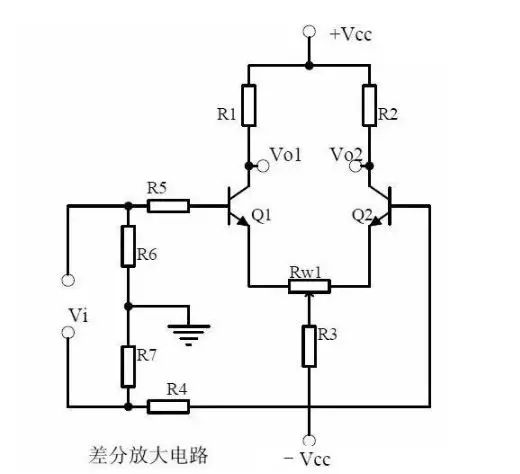

差分放大电路

↓↓↓

差分放大电路又称为差动放大电路，当该电路的两个输入端的电压有差别时，输出电压才有变动，因此称为差动。差分放大电路有差模和共模两种基本输入信号。

差分放大电路具有电路对称性的特点，此特点可以起到稳定工作点的作用，被广泛用于直接耦合电路和测量电路的输入级。

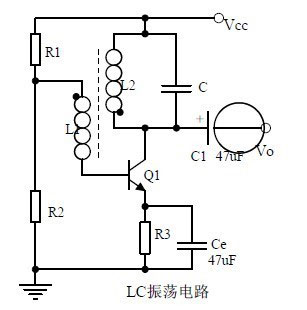

LC振荡电路

↓↓↓

LC电路，也称为谐振电路、槽路或调谐电路，是包含一个电感（用字母L表示）和一个电容（用字母C表示）连接在一起的电路。该电路可以用作电谐振器（音叉的一种电学模拟），储存电路共振时振荡的能量。
