Allegro实操技巧:如何对矩形板框进行倒角设置?
作者: 来源: 浏览次数: 日期:2020-5-20 8:53:35

如何对Cadence Allegro矩形板框进行倒角设置?在PCB设计中,结构图可能没有提出要四周倒角,但是,通常PCB都要将边缘进行倒圆角处理,这样可以在搬运过程中减少尖角划破皮肤、衣服或机柜表漆等。


Allegro板框倒角有两种倒角形式:倒斜角和倒圆角(45°角和圆角)。如果我们绘制的板框是Shape属性的是不能正常倒角设置,要将Shape属性的板框更改为lines属性的板框。

Allegro板框倒角设置的方法

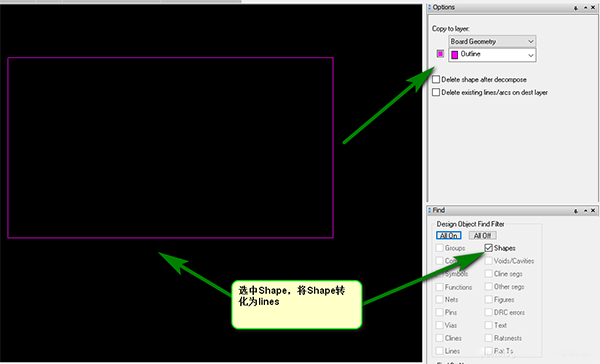

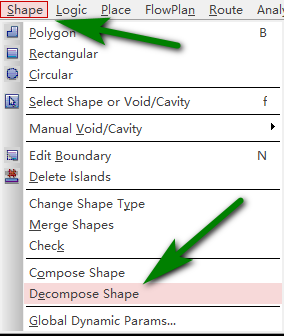

1、首先把要铜皮属性的板框转化成lines属性的板框,选择菜单栏Shape——Decompose Shape。



2、将原有的Shape属性板框删除(将Shape转化为lines,只是在Shape的基础上生成lines属性的板框,而原有的Shape属性板框还是存在,需要我们对其进行删除)。

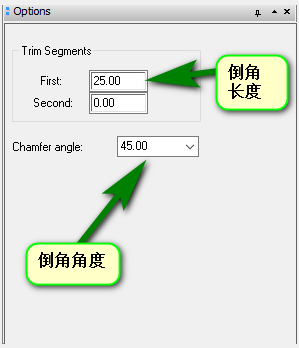

3、倒斜角方法:选菜单栏Manufacture——Drafting——Chamfer,然后在Options侧边栏填写倒角长度和倒角角度。

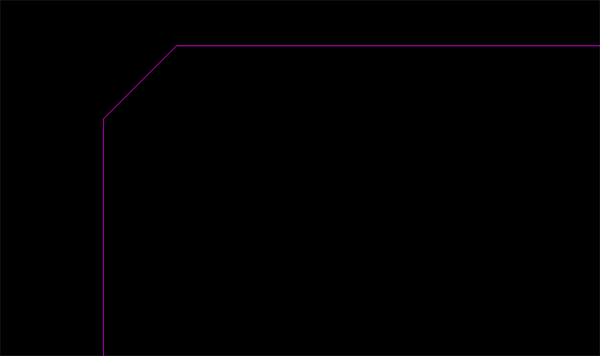

4、板框进行倒斜角的效果如下图:

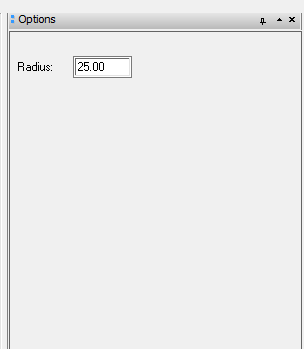

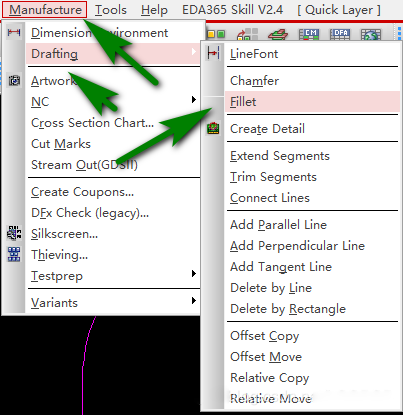

5、板框倒圆角方法:选菜单栏Manufacture——Drafting——Fillet,然后在Options侧边栏填写倒角半径。

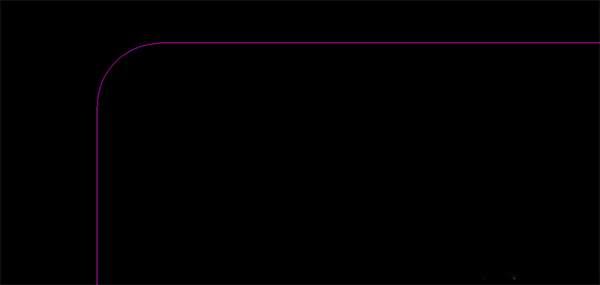

6、板框进行倒圆角的效果如下图:


(图文内容主要整理自CSDN博主廖光铖的文章)
