R107、C118、D202……PCB板上这些字母的含义,你造吗?
作者: 来源: 浏览次数: 日期:2020-6-19 8:48:05

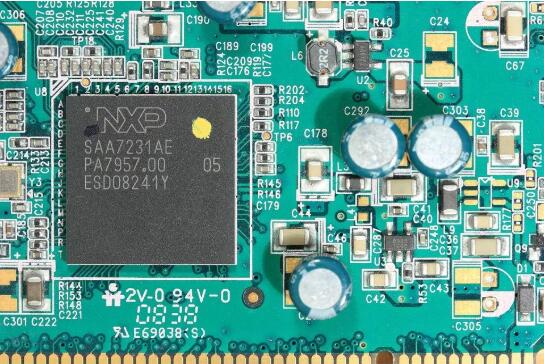

在PCB板上,有很多的丝印字母,如R107、C118、Q102、D202等。这些字母表示什么意思你知道吗?其实,PCB板上的字母表示的是电子元器件的简称,在字母的后面还往往会跟上数字,这些数字也都是有含义的。

PCB板上部分字母表示的含义:

B:蜂鸣器

C:电容器

D:二极管

F:保险丝

J:跳线

L:电感

Q:三极管

R:电阻器

RT:热敏电阻

T:变压器

U:芯片、集成电路(IC)

W:稳压管

Y:晶振

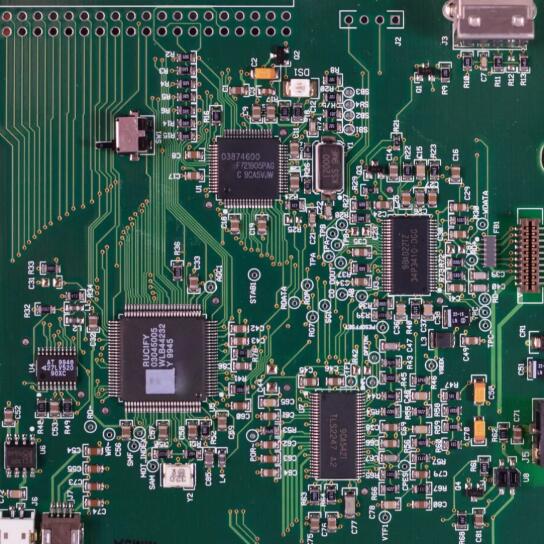

电路板上常常见到R107、C118、Q102、D202等编号,一般情况下,第一个字母标识器件类别,比如R代表电阻器,C代表电容器,D表示二极管、Q表示三级管等;第二个是数字,表示电路功能编号,如“1”表示主板电路,“2”表示电源电路等等,这是由电路设计者自行确定的;第三、四位表示该器件在该电路板上同类器件的序号。

R117:主板上的电阻,序号为17

T101:主板上的变压器

SW102:开关

LED101:发光二极管

LAMP:(指示)灯

Q104(E,B,C):晶体三极管,E:发射极,B:基极,C:集电极

知识扩展:常用电子元器件英文

电阻器 resistor

电感器 inductor

电容器 capacitor

变压器 transformer

二极管 diode

铃,钟 bell

蜂鸣器 buzzer

天线 antenna

缓冲器 buffer

晶体整荡器 crystal

灯泡 lamp

场效应管 field effect transistor(FET)

光耦合器 optical coupler(OC)

晶振 crystal oscillator

继电器 relay

滤波器 filter

开关 switch

保险丝 fuse

(部分内容整理自网络)
