【PCB设计人的干货】DC-DC电源注意事项
作者: 来源: 浏览次数: 日期:2021-1-18 14:53:41

一、DC-DC电源注意事项

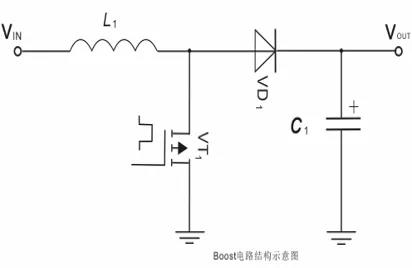

1.DC-DC电路的特点是效率高,升降压灵活,但电路相对复杂,存在较大干扰。一般常见的电路结构有Boost和Buck两种,Boost用于升压,Buck用于降压。Boost和Buck电路都是通过MOS管开关来控制电感和电容间的能量转换。调节MOS管栅极脉冲信号的占空比,可以控制MOS管的导通和关闭,从而改变输出电压的高低。

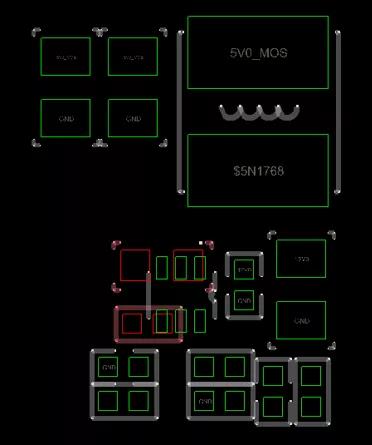

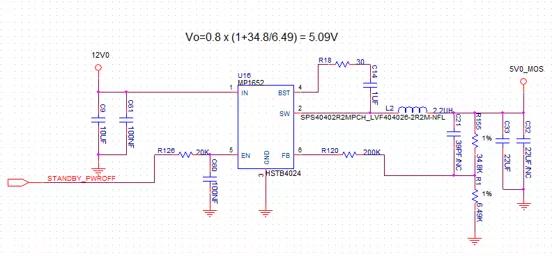

2.如图是常见电源模块的布局,在布局方面,电源模块首先要看原理图,确认输入输出管脚;

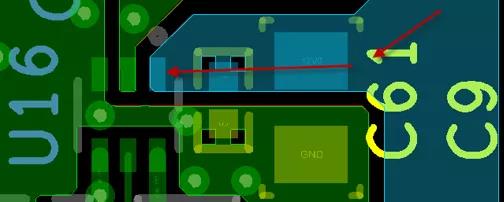

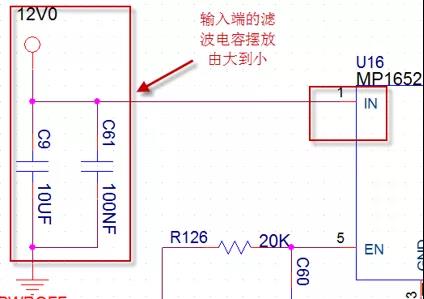

3.首先确认芯片摆放方向,确定输入电源的整体流向,摆放好输入端的滤波电容,需要注意电源经过由大到小;

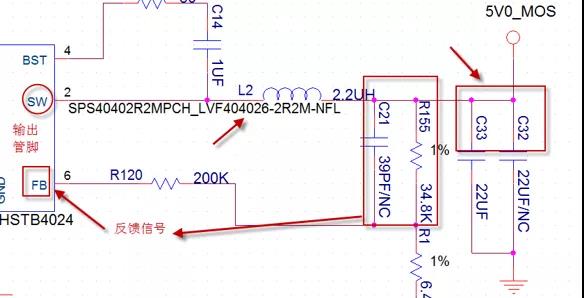

4.摆放输出端的电容,输出端电源先经过电感,再到滤波电容出去

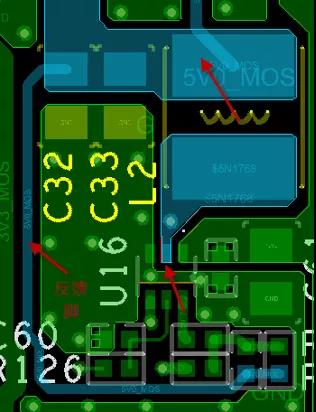

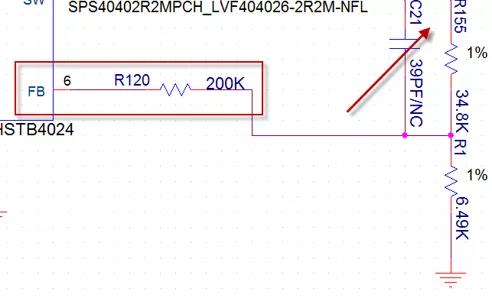

5.反馈脚的摆放,将相关电容电阻放置在pin脚附近,走线到电源输出端滤波电容上,线宽15到20mil;

其他使能网络就近放置就可以;



二、DC-DC电源布线

1.电源布线方面:输入和输出端的通道需要满足实际电源大小;

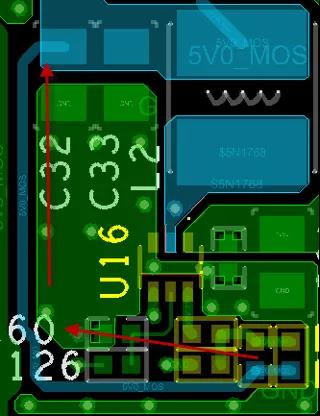

2.输入和输出端的地要一起供地,增加地回流;

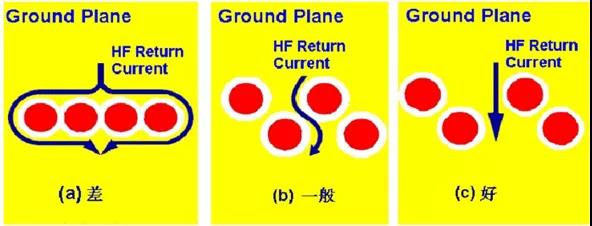

3.如下图所示,是过孔过近会影响电源的通道问题,在布线过程中需要检查电源整个通道的实际大小,误让过孔打断通道
