什么是“软板”?一文带你了解FPC和PCB的区别
作者: 来源: 浏览次数: 日期:2021-1-20 8:48:52

随着电子产品的高速发展,电路板的类型也非常多,包括了硬板、软板、刚挠结合板。硬板就是普通的PCB板,不能弯折,绝大多数的产品都是采用的硬板;软板就是柔性板(FPC),可以一定程度的弯折,一般主要应用于比较轻薄或者有弯折需求的产品中;刚挠结合板就是既有硬板也有软板。本文,我们主要来了解下FPC和PCB的区别。


什么是PCB

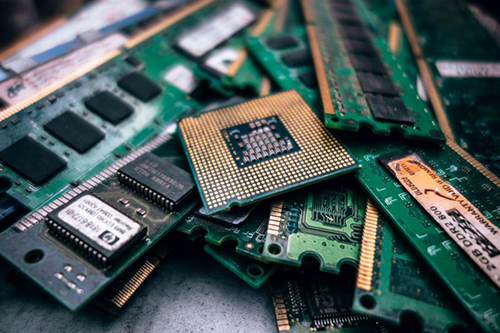

PCB( Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是电子元器件的支撑体,也是电子元器件电气连接的载体。在电子行业,几乎每种电子设备,小到电子手表、计算器,大到计算机、通信电子设备、军用武器系统,只要有集成电路等电子元件,为了使各个元件之间的电气互连,都要使用到PCB。

什么是FPC

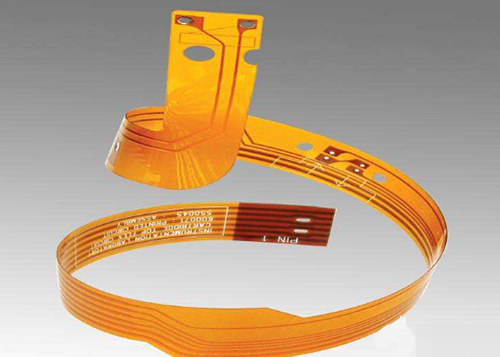

FPC(柔性电路板)是PCB的一种,又被称为“软板”。FPC以聚酰亚胺或聚酯薄膜等柔性基材制成,具有配线密度高、重量轻、厚度薄、可弯曲、灵活度高等优点,能承受数百万次的动态弯曲而不损坏导线,依照空间布局要求任意移动和伸缩,实现三维组装,达到元器件装配和导线连接一体化的效果,具有其他类型电路板无法比拟的优势。


多层FPC线路板

FPC的优缺点

1、优点

1)可以自由弯曲、卷绕、折叠,可依照空间布局要求任意安排,并在三维空间任意移动和伸缩,从而达到元器件装配和导线连接的一体化;

2)利用FPC可大大缩小电子产品的体积和重量,适用电子产品向高密度、小型化、高可靠方向发展的需要。因此,FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用;

3)FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点,软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

2、缺点

1) 一次性初始成本高:由于FPC是为特殊应用而设计、制造的,所以开始的电路设计、布线和照相底版所需的费用较高。除非有特殊需要应用FPC外,通常少量应用时,最好不采用;

2)FPC的更改和修补比较困难:FPC一旦制成后,要更改必须从底图或编制的光绘程序开始,因此不易更改。其表面覆盖一层保护膜,修补前要去除,修补后又要复原,这是比较困难的工作;

3)尺寸受限制:FPC在尚不普的情况下,通常用间歇法工艺制造,因此受到生产设备尺寸的限制,不能做得很长,很宽;

4)操作不当易损坏:装连人员操作不当易引起软性电路的损坏,其锡焊和返工需要经过训练的人员操作。

FPC的应用

移动电话:着重柔性电路板轻的重量与薄的厚度.可以有效节省产品体积,轻易的连接电池,话筒,与按键而成一体。

电脑与液晶荧幕:利用柔性电路板的一体线路配置,以及薄的厚度.将数位讯号转成画面,透过液晶荧幕呈现;

CD随身听:着重柔性电路板的三度空间组装特性与薄的厚度,将庞大的CD化成随身携带的良伴;

磁碟机:无论硬碟或软碟,都十分依赖FPC的高柔软度以及0.1mm的超薄厚度,完成快速的读取资料,不管是PC或NOTEBOOK;

最新用途:硬盘驱动器(HDD,hard disk drive)的悬置电路和封装板等的构成要素。


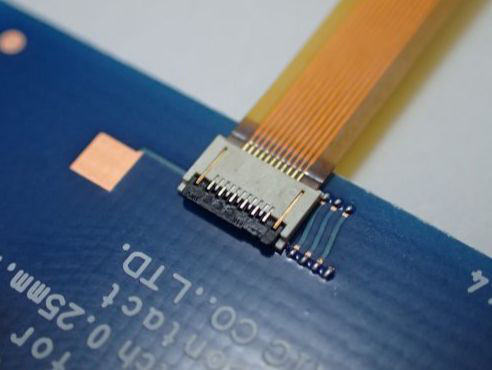

FPC和PCB的区别

综上所述,FPC和PCB的区别可简单归结为以下几点:

1、FPC是PCB的一种,普通PCB通常也被称为“硬板”,FPC则被称为“软板”。

2、FPC的体积比PCB小,可以有效降低产品体积,增加携带上的便利性。

3、FPC重量比 PCB 轻,可以减少最终产品的重量。

4、FPC厚度比PCB薄,可以提高柔软度,加强在有限空间内作三度空间的组装。

5、FPC可以弯折、灵活度高,普通PCB则不能弯折。

近年来,以智能手机、平板电脑等移动电子设备为首的消费类电子产品市场高速增长,设备小型化、轻薄化的趋势愈加明显。随之而来的是,传统PCB已经无法满足产品的要求,为此,各大厂商开始研究全新的技术用以替代PCB,而这其中FPC作为最受青睐的技术,正在成为电子设备的主要连接配件。

另外,在5G、可穿戴设备等新兴市场的驱动下,FPC也将迎来新的增长空间。

(图文内容整理自网络)
