涨知识!我国PCB主要引用标准大全
作者: 来源: 浏览次数: 日期:2021-1-21 8:41:11

PCB是国内外标准化程度较高的产品之一。从PCB设计、使用的基材到PCB产品和验收方法都有国际统一的系列标准和不同国家的国家/行业标准。


国外主要标准

国际上和PCB有关的标准主要有:国际电工委员会(IEC)249和326系列标准;美国IPC-4001系列标准、IPC 6010系列标准、IPC TM 650标准及军标MIL系列标准;日本JPCA 5010系列标准;英国的BS 9760系列标准等。

国内主要标准

我国有关印制板的标准分为国标、国家军用标准和行业标准三个系列。

国标主要有:GB 4721~4725等系列的材料标准;GB 4588系列的产品和设计有关标准;GB 4677系列的试验方法标准。

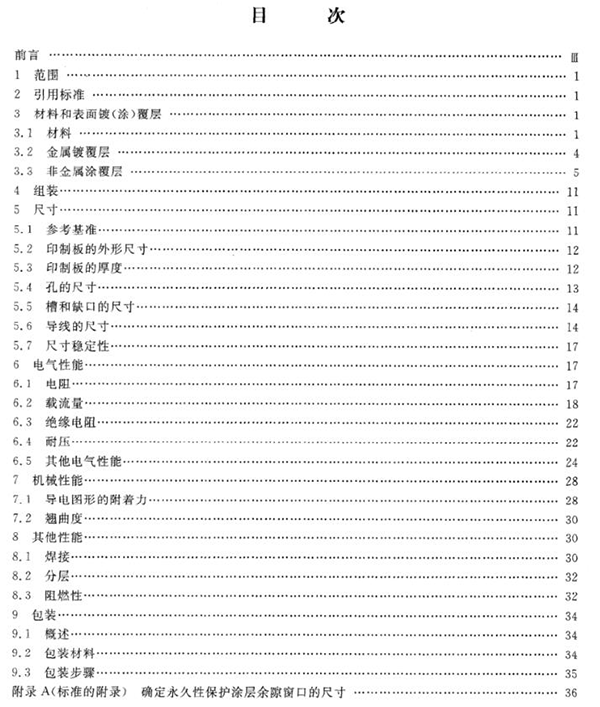

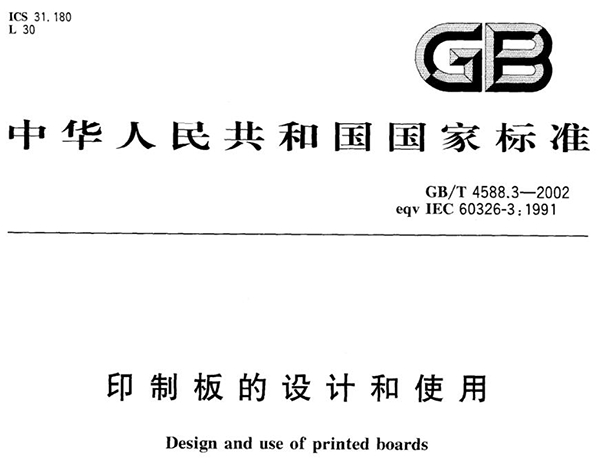

《GB/T 4588.3-2002 印制板的设计和使用》目录

国家军用标准主要有:GJB 362A(总规范)和GJB 2424(基材)系列标准。

行业标准主要有:SJ系列标准(电子行业)和QJ系列标准(航天行业)等。

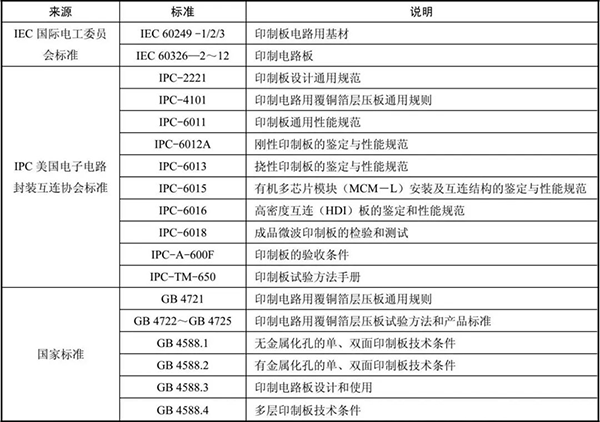

我国PCB主要引用标准如下表所示:



▲我国PCB主要引用标准

备注:

① 国标GB 4588系列标准中规定了印制板各项性能和要求,但是没有质量保证要求。

② IPC标准系列配套性好,适用性强。我国的PCB标准制订工作正在向这方面努力。

③ 在IPC的印制板验收标准中,IPC-A-600F以验收要求的图解说明为主,图文并茂,技术要求直观,主要说明了能直接观察到的或通过放大和显微剖切能观察到的印制板内部和外部质量状况,但是没有通过其他方法测量的技术要求和质量保证条款。

④ IPC-6011系列标准对印制板的各项技术要求全面,也有质量保证条款。

(图文内容整理自可靠性杂坛、网络)
