PCB布线是整个PCB设计中工作量最大、最繁琐的工序，直接影响着PCB板的性能好坏。本文，我们老生常谈，来聊聊在PCB布线过程中需要遵循的一些基本规则。

PCB布线设计需要遵循的一些规则

倒角规则

PCB设计中应避免产生锐角和直角，产生不必要的辐射，同时工艺性能也不好。

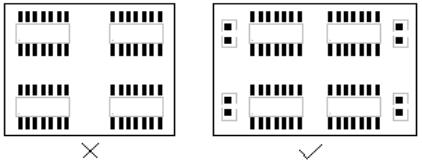

器件去藕规则

在PCB上增加必要的去藕电容，滤除电源上的干扰信号，使电源信号稳定。推荐电源经过滤波电容后连到电源管脚上。

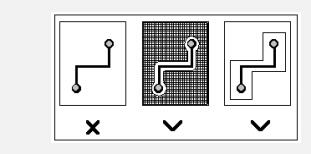

地线回路规则

环路最小规则，即信号线与其回路构成的环面积要尽可能小，环面积越小，对外的辐射越少，接收外界的干扰也越小。

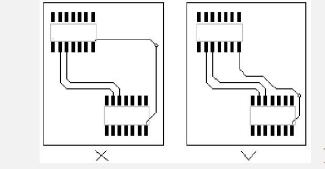

屏蔽保护规则

对应地线回路规则，实际上也是为了尽量减小信号的回路面积，多见于一些比较重要的信号，如时钟信号，同步信号；对一些特别重要，频率特别高的信号，应该考虑采用铜轴电缆屏蔽结构设计，即将所布的线上下左右用地线隔离，而且还要考虑好如何有效的让屏蔽地与实际地平面有效结合。

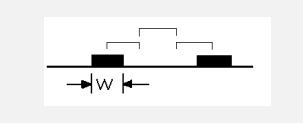

3W规则

为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持70%的电场不互相干扰，称为3W规则。如要达到98%的电场不互相干扰，可使用10W的间距。

20H规则

由于电源层与地层之间的电场是变化的，在板的边缘会向外辐射电磁干扰。称为边沿效应。解决的办法是将电源层内缩，使得电场只在接地层的范围内传导。以一个H（电源和地之间的介质厚度）为单位，若内缩20H则可以将70%的电场限制在接地层边沿内；内缩100H则可以将98%的电场限制在内。

PCB布线顺序

为了实现PCB的最佳布线，应根据各类信号线对串扰的敏感度和导线传输延迟的要求确定布线顺序。优先布线的信号线应尽可能使其互连线最短。一般应按下列顺序布线：

a）模拟小信号线；

b）对串扰特别敏感的信号线和小信号线；

c）系统时钟信号线；

d）对导线传输延迟要求很高的信号线；

e）一般信号线；

f）静态电位线或其它辅助线。

PCB布线设计的3大境界

在PCB的设计过程中，布线一般有三种境界：首先是布通，这是PCB设计的最基本的入门要求；其次是电气性能的满足，这是衡量一块PCB板是否合格的标准，在线路布通之后，认真调整布线、使其能达到最佳的电气性能；再次是整齐美观，杂乱无章的布线、即使电气性能过关也会给后期改板优化及测试与维修带来极大不便，布线要求整齐划一，不能纵横交错毫无章法。

作为一名（准）合格的、优秀的Layout工程师，你希望自己的PCB设计达到哪个境界呢？
