本测试案例为某连接器厂家的HS-Dock连接器测试板

主要SI测试指标要包括:连接器的阻抗、插损与回损、近端串扰、远端串扰等电气性能指标

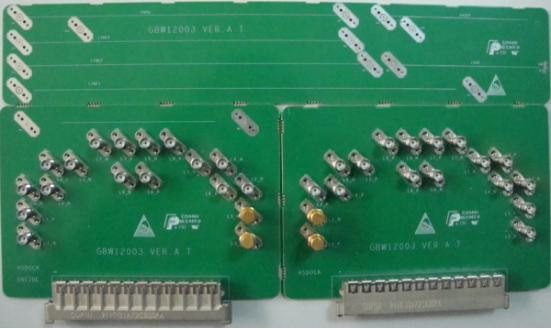

1、测试板图片


2、测试环境

VNA:Agilent 26.5GHz网络分析仪

TDR:Agilent E5071C

Test Board:HS-DOCK连接器测试板

3、测试结果及图片

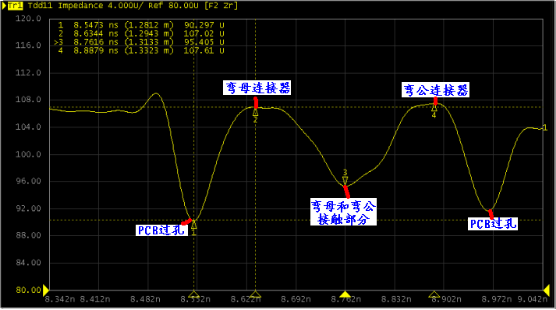

(1)TDR特征阻抗(上升时间35ps)

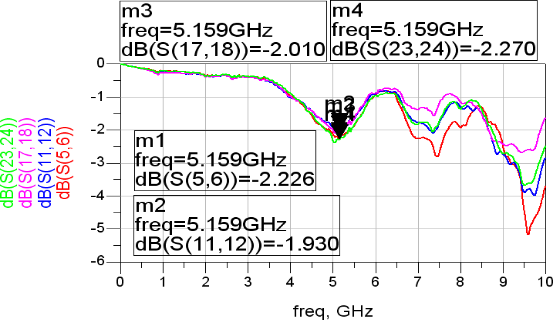

(2)IL插入损耗(两家连接器对比)

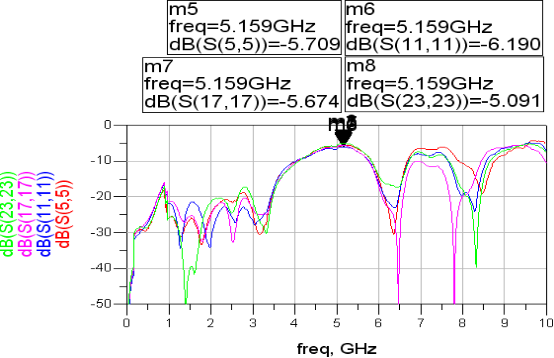

(3)RL回波损耗(两家连接器对比)


(4)串扰

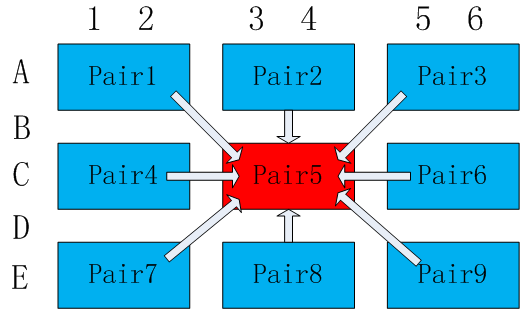

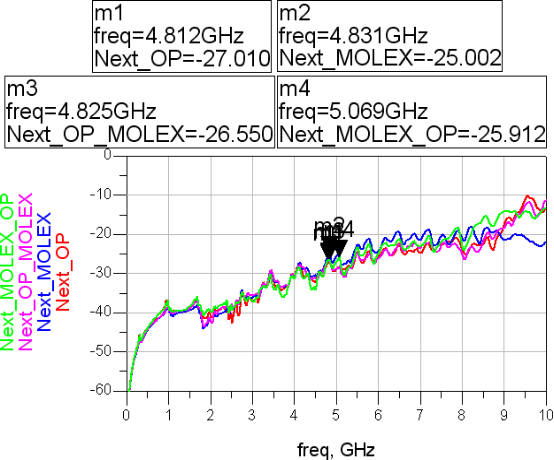

NEXT近端串扰(8对综合串扰)

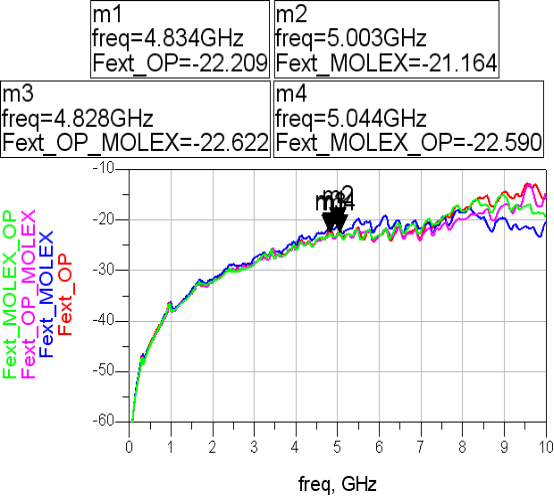

FEXT远端串扰(8对综合串扰)
