PXIe-低压继电器卡产品说明书
MPN: MVTD20ATLVR
V1.0
1、产品介绍
本卡是一种根据PXIe接口总线设计的继电器卡,用于各种时序开关控制,有三类继电器功能(SPST、SPDT、多路复用),支持在标准PXIe机框平台运行,符合PXIe规范,含结构尺寸、背板接口等。可用于实验室,产品质量检测中心等各种领域的开关控制。
本产品实物图如下图所示:

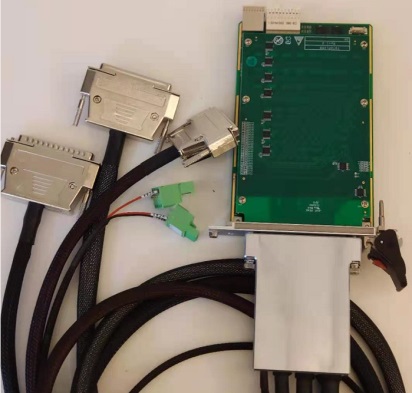

(插入板卡实物图片)
图1 板卡实物图
2、产品特征
板卡满足PXIe 2.0规范,3U尺寸,输入输出特征如下;
30路多路复用通道:
◆ 双刀双掷继电器30组;
◆ 工作电压100VDC;
◆ 最大切换电流1A;
◆ 继电器寿命≥10万次;
◆ 硬件和软件多重确保通道选择的唯一性;
20路单刀双掷通道:
◆ 20组SPDT继电器输出;
◆ 工作电压100VDC;
◆ 最大切换电流2A;
◆ 继电器寿命≥10万次;
12路单刀单掷通道:
◆ 12组SPST继电器输出;
◆ 工作电压100VDC;
◆ 最大切换电流4A;
◆ 继电器寿命≥10万次;
3、电气参数
3.1 产品供电功耗参数
本卡是由机箱背板提供的3.3V/5V/12V供电,其功耗如下表所示:
电压 电流 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
3.3V | 995 | mA | 开机初始,输入输出未使能 | ||
5V | 10 | mA | 开机初始,输入输出未使能 | ||
12V | 85 | mA | 开机初始,输入输出未使能 |
表1 板卡供电功耗
注:SPST/SPDT全部吸合,多路复用导通一路,12V供电电流为420mA
3.2 SPST通道电气参数
表2 板卡SPST通道电气参数
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
切换电压 | DC100 | V | |||
切换电流 | 4 | A | |||
导通阻抗 | 200 | mΩ | 10mA 30mVDC | ||
绝缘阻抗 | 1000 | MΩ | |||
应用负载 | 10 | uA | 10mV | ||
动作时间 | 3 | ms | 额定电压 | ||
释放时间 | 3 | ms | 额定电压 | ||
电耐久性 | 1×105 | 次 | 1A 30VDC,阻性负载,85℃,1s通9s断 | ||
机械耐久性 | 1×108 | 次 |
3.3 SPDT通道电气参数
表3 板卡SPDT通道电气参数
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
切换电压 | DC100 | V | |||
切换电流 | 2 | A | |||
导通阻抗 | 200 | mΩ | 10mA 30mVDC | ||
绝缘阻抗 | 1000 | MΩ | |||
应用负载 | 10 | uA | 10mV | ||
动作时间 | 3 | ms | 额定电压 | ||
释放时间 | 3 | ms | 额定电压 | ||
电耐久性 | 1×105 | 次 | 0.5A 125VAC,阻性负载,40℃,1s通9s断 | ||
机械耐久性 | 1×108 | 次 |
3.4 多路复用通道电气参数
表4 板卡多路复用通道电气参数
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
切换电压 | DC100 | V | |||
切换电流 | 1 | A | |||
导通阻抗 | 200 | mΩ | 10mA 30mVDC | ||
绝缘阻抗 | 1000 | MΩ | |||
应用负载 | 10 | uA | 10mV | ||
动作时间 | 3 | ms | 额定电压 | ||
释放时间 | 3 | ms | 额定电压 | ||
电耐久性 | 1×105 | 次 | 0.5A 125VAC,阻性负载,40℃,1s通9s断 | ||
机械耐久性 | 1×108 | 次 |
4、结构尺寸
产品的组件图与尺寸图如下所示

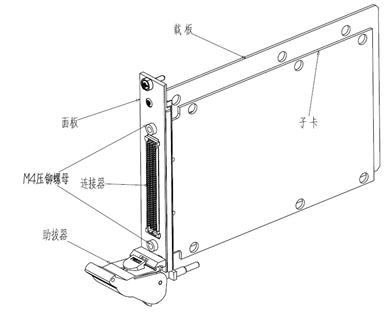

图2 产品组件图

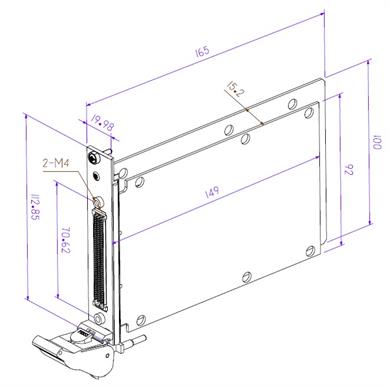

图3 产品尺寸图(单位mm)
5、接口定义说明
本板卡采用SAMTEC的SEAF-40-01-L-06-1-RA-TR连接器,板卡经过板卡接插件转换成三个功能的接口,实物图如下图所示:
图4 产品接口实物图
按功能分的三个接口定义如下:
5.1、多路复用30个通道使用DB62公头,其PIN脚定义入下表
多路复用 | |||||
Mux_p1 | Mux_n11 | 1 | 22 | ||
Mux_n1 | Mux_p12 | 2 | 23 | 43 | Mux_p22 |
Mux_p2 | Mux_n12 | 3 | 24 | 44 | Mux_n22 |
Mux_n2 | Mux_p13 | 4 | 25 | 45 | Mux_p23 |
Mux_p3 | Mux_n13 | 5 | 26 | 46 | Mux_n23 |
Mux_n3 | Mux_p14 | 6 | 27 | 47 | Mux_p24 |
Mux_p4 | Mux_n14 | 7 | 28 | 48 | Mux_n24 |
Mux_n4 | Mux_p15 | 8 | 29 | 49 | Mux_p25 |
Mux_p5 | Mux_n15 | 9 | 30 | 50 | Mux_n25 |
Mux_n5 | Mux_p16 | 10 | 31 | 51 | Mux_p26 |
Mux_p6 | Mux_n16 | 11 | 32 | 52 | Mux_n26 |
Mux_n6 | Mux_p17 | 12 | 33 | 53 | Mux_p27 |
Mux_p7 | Mux_n17 | 13 | 34 | 54 | Mux_n27 |
Mux_n7 | Mux_p18 | 14 | 35 | 55 | Mux_p28 |
Mux_p8 | Mux_n18 | 15 | 36 | 56 | Mux_n28 |
Mux_n8 | Mux_p19 | 16 | 37 | 57 | Mux_p29 |
Mux_p9 | Mux_n19 | 17 | 38 | 58 | Mux_n29 |
Mux_n9 | Mux_p20 | 18 | 39 | 59 | Mux_p30 |
Mux_p10 | Mux_n20 | 19 | 40 | 60 | Mux_n30 |
Mux_n10 | Mux_p21 | 20 | 41 | 61 | |
Mux_p11 | Mux_n21 | 21 | 42 | 62 | |
5.2、多路复用输入输出公共端使用两个2PIN连接器,输入母头,输出公头,其PIN脚定义入下表:
PIN序号 | 定义 | |
输入端 | 1 | Mux_com1_n |
2 | Mux_com1_p |
PIN序号 | 定义 | |
输出端 | 1 | Mux_com2_n |
2 | Mux_com2_p |
5.3、SPDT单刀双掷20个通道使用DB62母头,其PIN脚定义入下表:
SPDT | |||||
DR_A1 | DR_C1 | 1 | 22 | ||
DR_A2 | DR_C2 | 2 | 23 | 43 | DR_B1 |
DR_A3 | DR_C3 | 3 | 24 | 44 | DR_B2 |
DR_A4 | DR_C4 | 4 | 25 | 45 | DR_B3 |
DR_A5 | DR_C5 | 5 | 26 | 46 | DR_B4 |
DR_A6 | DR_C6 | 6 | 27 | 47 | DR_B5 |
DR_A7 | DR_C7 | 7 | 28 | 48 | DR_B6 |
DR_A8 | DR_C8 | 8 | 29 | 49 | DR_B7 |
DR_A9 | DR_C9 | 9 | 30 | 50 | DR_B8 |
DR_A10 | DR_C10 | 10 | 31 | 51 | DR_B9 |
DR_A11 | DR_C11 | 11 | 32 | 52 | DR_B10 |
DR_A12 | DR_C12 | 12 | 33 | 53 | DR_B11 |
DR_A13 | DR_C13 | 13 | 34 | 54 | DR_B12 |
DR_A14 | DR_C14 | 14 | 35 | 55 | DR_B13 |
DR_A15 | DR_C15 | 15 | 36 | 56 | DR_B14 |
DR_A16 | DR_C16 | 16 | 37 | 57 | DR_B15 |
DR_A17 | DR_C17 | 17 | 38 | 58 | DR_B16 |
DR_A18 | DR_C18 | 18 | 39 | 59 | DR_B17 |
DR_A19 | DR_C19 | 19 | 40 | 60 | DR_B18 |
DR_A20 | DR_C20 | 20 | 41 | 61 | DR_B19 |
21 | 42 | 62 | DR_B20 | ||
5.4、SPST单刀单掷12个通道使用DB25母头,其PIN脚定义入下表:
SPST | |||
SR_A1 | 1 | 14 | SR_C1 |
SR_A2 | 2 | 15 | SR_C2 |
SR_A3 | 3 | 16 | SR_C3 |
SR_A4 | 4 | 17 | SR_C4 |
SR_A5 | 5 | 18 | SR_C5 |
SR_A6 | 6 | 19 | SR_C6 |
SR_A7 | 7 | 20 | SR_C7 |
SR_A8 | 8 | 21 | SR_C8 |
SR_A9 | 9 | 22 | SR_C9 |
SR_A10 | 10 | 23 | SR_C10 |
SR_A11 | 11 | 24 | SR_C11 |
SR_A12 | 12 | 25 | SR_C12 |
13 | |||
6、使用注意事项说明
a、输入电压不能超过DC100V;
b、输入电流不能超过上面电气参数的电流值;
c、禁止板卡热插拔;
d、板卡移动需要注意静电防护。
7、包装清单
板卡×1PC,定制接插件产品×1PC,产品说明书×1份
