其它板卡-PXIe-高压继电器卡产品说明书
MPN: MVTD20ATHVR
V1.0
1、产品介绍
本卡是一种根据PXIe接口总线设计的继电器卡，用于各种时序开关控制，支持在标准PXIe机框平台运行，满足该平台所有规范，含结构尺寸、背板接口等。可构成实验室，产品质量检测中心等各种领域的开关控制。

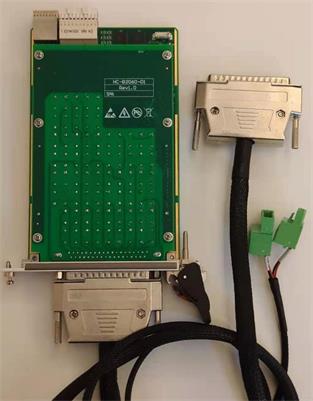

本产品实物图如下图所示：
(插入产品实物图高压继电器卡)
图1 板卡实物图
2、产品特征
板卡满足PXIe 2.0规范，3U尺寸，输入输出特征如下；
16路多路复用通道：
◆ 单刀单掷继电器32组；
◆ 最大切换电压1000VDC；
◆ 最大切换电流1A；
◆ 继电器寿命≥10000万次；
◆ 软件确保导通时仅一个通道；
◆ 可灵活级联多张板卡使用，以扩展通道数。
3、电气参数
3.1 产品供电功耗参数
本卡是由机箱背板提供的3.3V/5V/12V供电，其功耗如下表所示：
电压 电流 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
3.3V | 995 | mA | 开机初始，输入输出未使能 | ||
5V | 10 | mA | 开机初始，输入输出未使能 | ||
12V | 125 | mA | 开机初始，输入输出未使能 |
表1 板卡供电功耗
3.2 多路复用通道电气参数
表2 板卡多路复用通道电气参数
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
切换电压 | DC1000 | V | |||
切换电流 | 1 | A | |||
导通阻抗 | 150 | Ω | 10mA 500mVDC | ||
绝缘阻抗 | 1011 | Ω | |||
动作时间 | 1 | ms | 额定电压 | ||
释放时间 | 0.1 | ms | 额定电压 | ||
电耐久性 | 1×108 | 次 | Signal level1.0V,10mA |
4、结构尺寸
产品的组件图与尺寸图如下所示

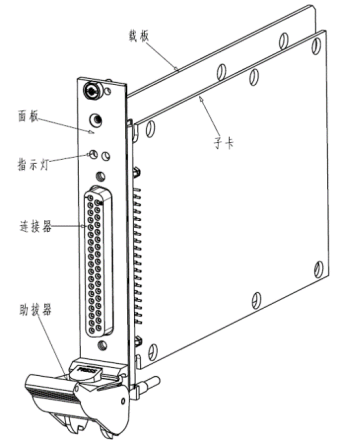

图2 产品组件图

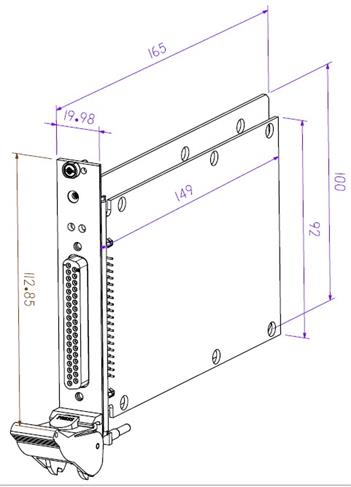

图3 产品尺寸图
5、接口定义说明
本板卡采用定制的DB37连接器，实物图如下图所示：
图4 产品接口实物图
接口定义如下：
表3 板卡面板接口定义
DB37 | |||
Mux_com0_n | 1 | ||
Mux_com0_p | 2 | 20 | Mux_com1_p |
3 | 21 | Mux_com1_n | |
Mux_1p | 4 | 22 | Mux_1n |
Mux_2p | 5 | 23 | Mux_2n |
Mux_3p | 6 | 24 | Mux_3n |
Mux_4p | 7 | 25 | Mux_4n |
Mux_5p | 8 | 26 | Mux_5n |
Mux_6p | 9 | 27 | Mux_6n |
Mux_7p | 10 | 28 | Mux_7n |
Mux_8p | 11 | 29 | Mux_8n |
Mux_9p | 12 | 30 | Mux_9n |
Mux_10p | 13 | 31 | Mux_10n |
Mux_11p | 14 | 32 | Mux_11n |
Mux_12p | 15 | 33 | Mux_12n |
Mux_13p | 16 | 34 | Mux_13n |
Mux_14p | 17 | 35 | Mux_14n |
Mux_15p | 18 | 36 | Mux_15n |
Mux_16p | 19 | 37 | Mux_16n |
6、使用注意事项说明
a、输入电压不能超过DC1000V；
b、输入电流不能超过上面电气参数的电流值；
c、禁止板卡热插拔；
d、板卡移动需要注意静电防护。
7、包装清单
高压继电器板卡×1PC，DB37定制延长线×1PC，产品说明书×1份
