产品说明书
MVTD30ATAIO_VA
V1.1
1、产品介绍
本卡是一种根据PXIe接口总线设计的模拟信号卡,用于模拟信号电平、波形采集,以及电平输出,支持在标准PXIe机框平台运行,满足该平台所有规范,含结构尺寸、背板接口等。它主要应用场合为:
电子产品质量检测
模拟信号采集
本产品实物图如下图所示:

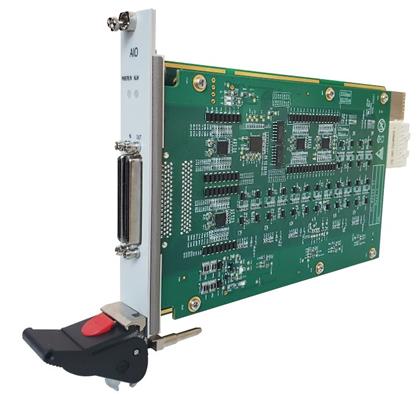

图1 板卡实物图
2、产品特征
板卡满足PXIe 2.0规范,3U尺寸,输入输出特征如下;
32路模拟输入通道:
◆ 输入电压范围0V~±40V;
◆ 过压保护范围±90V;
◆ 输入阻抗大于1Mohm;
◆ 模拟信号测量范围0.02Hz~10kHz;
◆ 0V~±40V,电压测量相对精度±0.5%;
◆ ±20V以内,采样率为100kS/s;
◆ 分辨率16bit;
32路模拟输出通道:
◆ 输出电压范围:0~12V;
◆ 电压精度在12Vpp@20mA下0.5%+5mV;
◆ 最大输出电流20mA;
◆ 输出过压保护范围±60V,分辨率16bit;
◆ 输出30mA过流保护。
3、电气参数
3.1 产品供电功耗参数
本卡是由机箱背板提供的3.3V/5V/12V供电,其功耗如下表所示:
电压 电流 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
3.3V | 1100 | mA | 开机初始,输入输出未使能 | ||
5V | 22 | mA | 开机初始,输入输出未使能 | ||
12V | 185 | mA | 开机初始,输入输出未使能 |
表1 板卡供电功耗
注:所有AO通道输出12V,负载为空载时,12V供电电流为250mA
3.2 模拟输入通道电气参数
表2 板卡输入通道电气参数
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
输入电压范围 | 0 | ±40 | V | ||
输入阻抗 | 1 | MΩ | |||
采集精度 | ±0.5 | % | 量程范围内 | ||
采样率 | 100k | S/s | ±20V以内 | ||
分辨率 | 16 | bit | |||
过压保护范围 | ±90 | V |
3.3 模拟输出通道电气参数
表3 板卡输出通道电气参数
参数 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
输出电压范围 | 0 | 12 | V | ||
输出阻抗① | 10 | Ω | |||
输出电流范围 | 0 | 20 | mA | ||
输出电压误差 | ±0.5 | % | 输出电压范围内 | ||
分辨率 | 16 | bit | |||
失调电压 | 5 | mV | |||
过流保护范围 | 30 | mA | 0-12V输出电压内 | ||
输出过压保护范围 | ±60 | V |
注:①输出端有自恢复保险丝,不同负载输出阻抗不同
4、结构尺寸
产品的组件图与尺寸图如下所示
图2 产品组件图

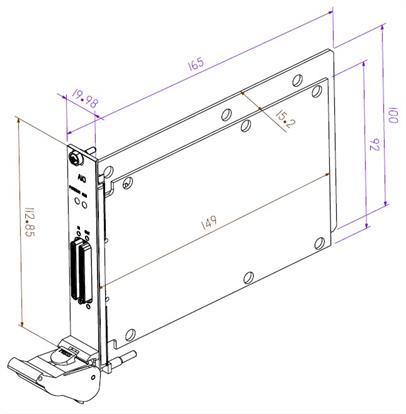

图3 产品尺寸图
5、使用注意事项说明
a、输入电压不能超过±90V;
b、输入测量时,待测设备的地需要和板卡接口上的GND连接;
c、输出时待测设备是浮地,应该使用接地参考单端模式(板卡的AO-与GND短接);
d、输入输出端口勿接反;
6、包装清单
板卡×1,VHDCI延长线缆×2,产品说明书×1
