产品说明书

MVTD30ATDIO_VA

V1.1

1、产品介绍

本卡是一种根据PXIe接口总线设计的数字信号卡，用于数字电平信号、脉冲信号的输入输出，支持在标准PXIe机框平台运行，满足该平台所有规范，含结构尺寸、背板接口等。可构成实验室，产品质量检测中心等各种领域的数据采集，波形分析和处理系统，也可以构成工业生产过程监控系统。它主要应用场合为：

电子产品质量检测

信号采集

过程控制

伺服控制

本产品实物图如下图所示：

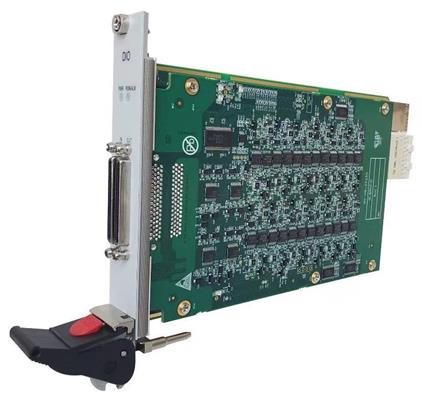

图1 板卡实物图

2、产品特征

板卡满足PXIe 2.0规范，3U尺寸，输入输出特征如下；

32路数字输入通道：

◆ 输入电压范围0V～+60V；

◆ 过压保护范围±60V；

◆ 输入阻抗120kohm；

◆ 比较阈值电压软件设定，范围为1～25V；

◆ 采集数字信号类型软件上可以配置为DI/PWM_Input；

◆ PWM_IN频率测量范围0.02Hz～1MHz；

◆ 100kHz以内，频率测量相对精度±0.2%；

◆ 100kHz以内，1%～99%占空比范围内，测量精度为满量程±0.2%；

24路数字输出通道：

◆ 输出类型软件可配置为：DO/PWM_Out；

◆ 输出电平可软件配置为：5V/12V/外部电源电压；

◆ 输出模式可软件配置为：PUSH/PULL/PUSH&PULL/H.I.（高阻态）；

◆ PWM_OUT频率范围：0.02Hz～200kHz；

◆ 100kHz以内，频率相对精度±0.2%；

◆ 100kHz以内，20%～80%占空比范围内，输出精度为满量程的±0.2%；

◆ 高低端MOSFET各100mA过流保护。

3、电气参数

3.1 产品供电功耗参数

本卡是由机箱背板提供的3.3V/5V/12V供电，其功耗如下表所示：

表1 板卡供电功耗

注：输出电压12V，所有通道电平输出，负载为空载时，12V供电电流为320mA

3.2 数字输入通道电气参数

表2 板卡输入通道电气参数

3.3 数字输出通道电气参数^①

表3 板卡输出通道电气参数

注：①测试条件未注明输出模式即所有模式满足

    ②输出端有二极管，不同负载输出阻抗不同

4、结构尺寸

 产品的组件图与尺寸图如下所示

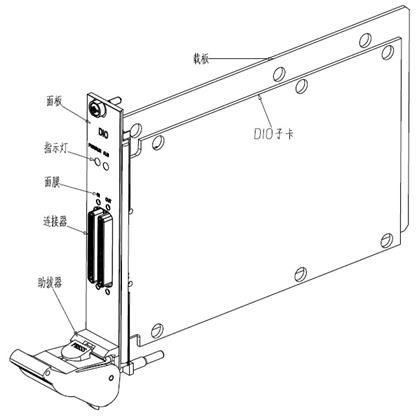

图2 产品组件图

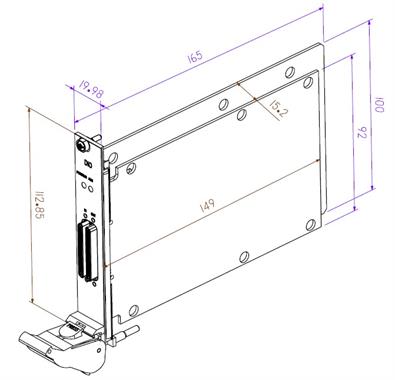

图3 产品尺寸图

5、使用注意事项说明

a、输入电压不能超过60V；

b、输入参考电压尽量设置约为测量电压的二分之一；

c、输出外部接入电压不能超过25V；

d、输入输出端口勿接反；

e、DO使用内部电源时，总输出电流需小于1A；使用外部电源时，总输出电流需小于2A。

6、包装清单

板卡×1，VHDCI延长线缆×2，产品说明书×1
