PXIe-AUDIO音频卡产品说明书

厂家型号：MVTD30ATAUD_VA

1、产品介绍

MVTD30ATAUD_VA是深圳市迈威科技有限公司针对音频测试应用研发生产的一款测试卡，本音频卡除可以同时完成4路常规音频采集与播放外，另外还集成1路A2B总线收发器，可以模拟A2B总线上的主从设备，用于A2B总线测试。

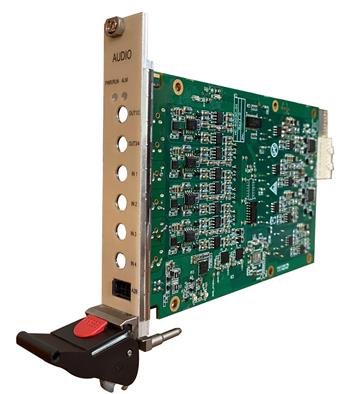

本产品实物图如下图所示：

图一

2、产品特征

本测试卡满足PXIe 2.0规范，3U尺寸，其关键特性如下：

Ø  32bit Delta-sigma DAC/ADC；

Ø  支持48/96/192ksps采样率采集与播放；

Ø  支持32bit 整形和浮点格式的采集与播放；

Ø  模拟输入输出SNR大于100dB；

Ø  模拟输入内置4mA恒流偏置；

Ø  THD+N小于-100dB；

Ø  输入输出电压范围2Vrms/10Vrms两档可选；

Ø  支持A2B总线主从节点测试；

3、电气参数

3.1 产品供电功耗参数

3.2模拟输入电气参数

①  差分输入时，TRS接头的tip和ring为差分输入，sleeve接GND；单端输入时，tip接信号，ring和sleeve接GND。

②  测量带宽20~20khz，-1dBFs输入。

3.3 IEPE供电

本测试卡支持IEEE1451标准的TEDS功能。其IEPE恒流供电通过TRS接口的第tip脚输出，通过第3脚的地线回流。

Ø  开路电压不小于23.5V

Ø  输出电流精度4.0mA±5%

3.4模拟输出电气参数

①  立体声输出时，out1 /3对应左声道，out2/4对应右声道。

②  测试条件：测量带宽20~20Khz，A-weight，-1dBFS，100k负载。

3.5 A2B总线电气特性

PXIe-AUDIO卡提供一组A2B总线，支持master和Slave模式。收发器采用AD2428，其支持的关键特性如下：

Ø  最大线缆长度40m，最大节距10m

Ø  最大节点数11个

Ø  支持32路上行和32路下行

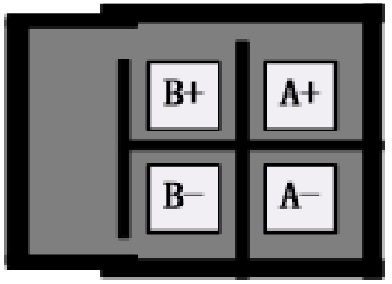

Ø  面板上4PIN连接器接口定义如下：

* 测试卡做master时，从B端引出接到slave的A端；做slave时，从上一节点的B端接测试卡的A端。

4、结构尺寸

160mm*100mm (不包含面板，连接器)，兼容3U CompactPCI slot, 净重约：247g

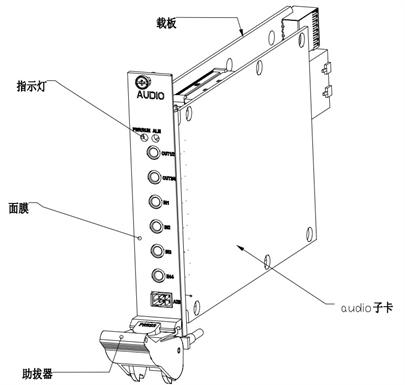

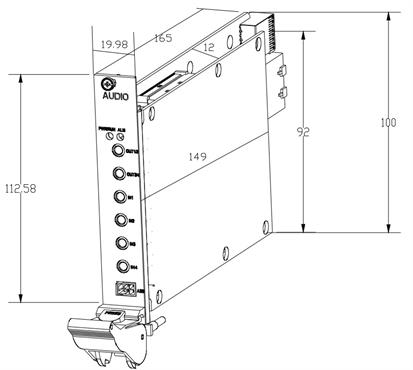

产品的组件图与尺寸图如下所示：

图二

图三

5、使用注意事项

a、模拟输入请根据信号大小选择合适的量程；

b、规范拿持采集卡，注意防静电；

c、无专业指导请勿私自拆解采集卡；

6、环境要求

使用要求：0~55℃，10~90%相对湿度，无结露

储存要求：-20~70℃，5~95%相对湿度，无结露

7、包装清单

板卡×1，产品说明书×1
