PXIe综合IO板卡

产品说明书

MPN: MVSC10ATCIO

1、产品介绍

PXIe综合IO板卡，厂家型号MVSC10ATCIO，是深圳市迈威科技有限公司针对汽车HIL仿真应用而研发的一款综合IO测试卡。本卡支持模拟输入输出、数字输入输出和电阻模拟，可以用于模拟和测量典型的汽车信号。

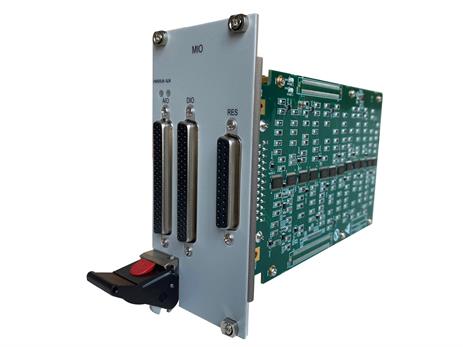

本产品实物图如下图所示：

图一综合IO卡实物图

2、产品特征

本测试卡满足PXIe 2.0规范，3U12HP大小，由一个载板和3种子卡（AIO子卡、DIO子卡和电阻子卡）堆叠在一起组成。DIO部分关键特性如下：

Ø 支持24个DI和16个DO通道，支持PWM/电平/SENT协议输入输出;

Ø DO结构支持PUSH/PULL/PUSH&PULL/HI.IMPEDANCE 4种;

Ø DI和DO电压最大30V;

Ø PWM输入输出频率支持1Mhz max;

Ø 输出支持+30V过压、短路保护；

AIO子卡上DAC和ADC均为16bit，其关键特性如下：

Ø 支持15个AI和15个隔离的AO通道;

Ø AI和AO均支持电平和波形模式；

Ø AI测量范围0~30V，AO输出范围0~10V；

Ø 输出支持±30V过压、短路保护。

电阻子卡使用继电器矩阵实现电阻模拟。每张电阻子卡支持5个通道，本产品总共使用两张电阻子卡。其关键特性如下：

Ø 10个隔离RES通道；

Ø 模拟电阻范围10Ω~1MΩ；

3、电气参数

3.1 产品供电参数

电压	启动		静态		工作
电压	电流A	功率W	电流A	功率W	电流A	功率W
12V	4.2	50.4	0.82	9.84	1.8	21.6
5V	0.01	0.05	0.01	0.05	0.01	0.05
3.3V	2	6.6	1.2	3.96	1.2	3.96
测试条件	上电启动瞬间		上电后，不使能输入输出		AI/DI全部使能,AO输出10V,DO输出5V，所有继电器动作

注： ①启动时，12V电流较大，持续时间5ms左右。

②工作时，电阻卡继电器动作，12V电流较大，持续时间30ms左右。

3.2 DIO参数

参数	最小值	典型值	最大值	单位	测试条件
输入特性
输入电压范围	0	——	30	V
比较电压设置范围	1	——	20	V
输入阻抗	——	61	——	kΩ
频率测量范围	1	——	1,000,000	Hz	50%占空比方波输入
频率测量误差	——	±0.01	——	%	1~1Mhz范围
占空比测量范围	1	——	99	%	150kHz以内
占空比测量精度	——	±0.2	——	%	150kHz以内
过压保护范围	——	+30	——	V
SENT Tick设置范围	1	——	200	us
SENT数据位半字节数	1	——	8	个
SENT接收帧缓存	——	16	——	帧
输出特性
输出电压范围	5	——	30	V	外部参考电源供电
输出频率范围	1	——	1,000,000	Hz	推挽模式（50%占空比）
输出频率精度	——	±0.15	——	%	150khz以内，推挽
输出占空比精度	——	——	0.5	%	推挽,1~10kHz，1~99%占空比
	——	——	0.5	%	推挽,10kHz ~50kHz，5~95%占空比
	——	——	1.5	%	推挽,50 kHz ~150kHz，20~80%占空比
	——	——	5	%	推挽,150k~330khz，40~60%占空比
过流门限	——	150	——	mA	5-30V输出电压内
输出总电流	——	——	1	A	内部5V参考
过压保护范围	——	30	——	V
SENT Tick设置范围	1	——	200	μs

注： ①测试条件未注明输出模式即所有模式满足。

3.3 AIO参数

参数	最小值	典型值	最大值	单位	测试条件
模拟输入
输入阻抗	——	3	——	MΩ	AI+与AI-之间
采样率			125	ksps
电压测量范围	0	——	+30	V
失调电压	——	——	±5	mV	校准后
增益误差	-0.1	——	+0.1	%	校准后
输入过压保护	-30	——	+30	V
模拟输出
最大输出电压	-10.33	——	+10.33	V
正常输出范围	-10	——	+10	V	性能保证
输出阻抗	——	1	2	Ω
输出驱动能力	-5	——	+5	mA
失调误差	——	0.2	2	mV	校准后
增益误差	——	——	0.1	%	0~10V输出
建立时间	——	13	——	uS	0至1V阶跃,10%~90%
建立时间	——	13	——	uS	0至10V阶跃,10%~90%
正弦波输出频率	——	——	4	kHz
波形输出更新率	——	1.068	——	Msps
波形输出带宽	——	26	——	kHz	-3dB带宽
输出过压保护^①	-30V	——	+30	V

注： ①设备未上电时，过压保护能力会降低。

3.4模拟电阻参数

参数	最小值	典型值	最大值	单位	测试条件
输入阻抗	——	1	——	MΩ
电阻分辨率	——	2	——	Ω
输出电阻范围^①	2	——	1M	Ω
最大输入电压		30		V	在电阻额定功率下
最大承受功率	——	0.25	——	W	25℃环境
初始电阻	——	1	——	Ω	内部继电器全部短路
精度^①	——	——	2	Ω	输出小于100Ω
	——	——	3	Ω	输出100~200Ω
	——	——	4	Ω	输出200~400Ω
	——	——	1	%	输出＞400Ω
TCR	——	——	100	ppm
单通道响应	——	15	——	ms
全通道响应时间	——	——	30	ms
继电器电气寿命	——	650000	——	Cycles	DC 30V 0.1A负载

注：①通道输出电阻由继电器和连接器接触电阻，走线电阻和标准电阻共同组成。低电阻输出时，初始电阻（包含走线电阻和继电器接触电阻）是影响精度的主要因数，继电器接触电阻变大后，需要通过校准及时修正。

4、结构

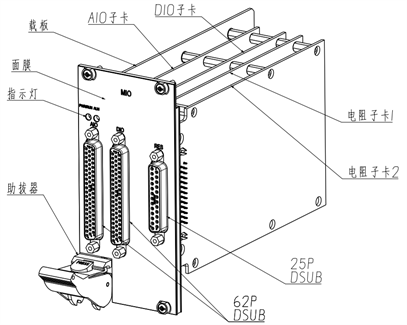

本产品采用载板加子卡堆叠而成，板间通过B2B连接器相连。对外接口都为D-SUB母座连接，其中AIO和DIO都为62-pin，电阻卡为25-pin。产品的组件图如下所示：


图二

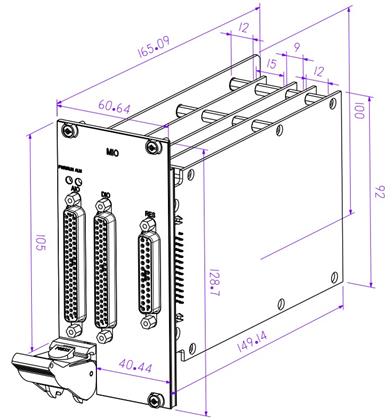

产品为标准的3U12HP大小的PXIe模块（3槽位），净重约734g，尺寸约为216x60x130mm，具体尺寸如下图所示：


图三（单位MM)

5、接口定义

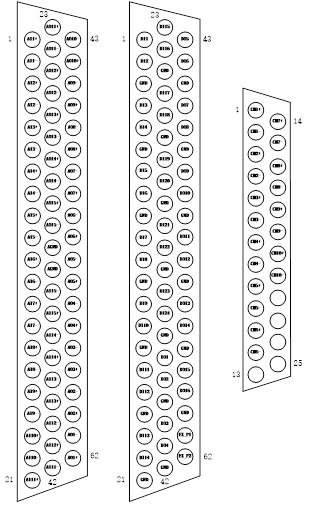

面板上3个DB连接器接口定义如下（从左到右依次为AIO，DIO和电阻连接器）：


注：①EX_P1、EX_P1为DIO的第一组和第二组外部参考电源。

6、使用注意事项

a、电阻通道无主动保护，测试时注意不要超过额定功率；

b、电阻子卡内含磁保持继电器，避免在强磁强震动环境下使用；

c、AI输入需要与被测对象共地，共模输入不得超过±30V；

d、规范拿持采集卡，注意防静电；

e、无专业指导请勿私自拆解采集卡；

7、环境要求

使用要求：0~55℃，10~90%相对湿度，无结露

储存要求：-20~70℃，5~95%相对湿度，无结露

8、包装清单

板卡×1PCS，产品说明书×1PCS
