多通道固定&可调电压源板

产品说明书

版本：Version 1.0

MPN: MVTD20NPAV

深圳市迈威科技有限公司

版 权

未得到 深圳市迈威科技有限公司 明确的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播本手册的任何部分。

© 本手册的所有版权属于 深圳市迈威科技有限公司。

声 明

本手册中的资料如有更改，将会通过资料升级版本或者邮件、通知等方式知会到客户。

本文档可能涉及 深圳市迈威科技有限公司 的专利（或正在申请的专利）、商标、版权或其他知识产权，除非得到深圳市迈威科技有限公司的明确书面许可协议，本文档不授予使用这些专利（或正在申请的专利）、商标、版权或其他知识产权的任何许可协议。

安全注意事项

为您安全起见，在使用本产品之前，请仔细阅读并严格遵守下列条文，否则可能导致人身伤害、设备损坏或有价值资料的丢失。

不要让水和异物进入本产品，不要用湿手操作本产品，以免引起触电危险。

禁止用酸性、碱性、有机溶剂等腐蚀性液体或尖锐（如不锈钢钢丝球）物品擦拭本产品；不要将本产品置于潮湿、酸性、导电粉尘或有任何可能产生化学物质腐蚀的环境中；不要将本产品置于强磁场或高温的环境中。

􀁺 在使用本产品前，请仔细阅读所有说明书。请严格遵照的说明书进行操作。

􀁺 请妥善保存所有说明书以备日后参考。

􀁺 在清洁或维修产品前，必须断开电源。

􀁺 对手册内容如有不同理解，以本公司技术部门的解释为准。

􀁺 只有合格人员才允许操作此设备。合格人员规定为根据既定的安全惯例和标准进行产品安装、运行(含试运行)及维护管理的工作人员。

􀁺 本产品只有在正确的运输、储存、组装和安装的情况下，按建议方式进行运行和维护，才能正确而安全地发挥其功能。

􀁺 当安装和使用本产品时，必须遵守所有有关国家、地区和地方的安全规程。

目   录

1             产品介绍............................................................................................................ 4

2             产品功能及参数指标........................................................................................... 5

3             电气参数............................................................................................................ 5

4             结构尺寸............................................................................................................ 6

5             使用注意事项说明.............................................................................................. 6

6             包装清单............................................................................................................ 7

1      产品介绍

该产品是一款插卡式测试设备，通过导轨插入客户机框内，基于客户背板接口，采用48V供电，能提供多个固定电源输出和可调电源输出，并且各通道间相互隔离。

该产品可用于测试平台或其他场合信号测试。

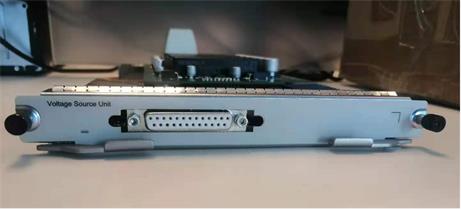

本产品实物图如下图所示：

图1 电源板实物

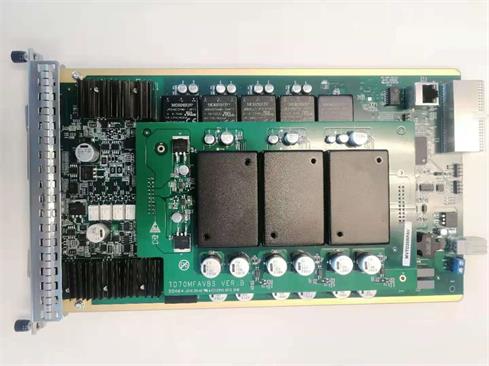

图2 电源板面板

2      产品功能及参数指标

电压源板2U，半机框尺寸，输入输出特征如下；

3       电气参数

产品供电功耗参数

电压源板是由机箱背板提供的48V供电，其功耗如下表所示：

表1 板卡供电功耗

4       结构尺寸

 产品的组件图与尺寸图如下所示

图3 产品组件图

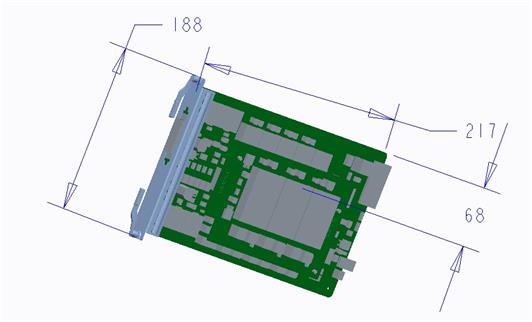

图4 产品尺寸图（单位mm）

5       使用注意事项说明

a、输入电压不能超过75V；

b、16V可调电源输出与2路12V共用电源，当固定电源与可调电源同时带载时最大电流小于0.5A；

c、76V可调电源输出与15V，24V，48V共用电源，当固定电源与可调电源同时带载时最大电流小于0.5A；

6       包装清单

电压源卡×1，DB25延长线缆×1，产品说明书×1
