产品说明书
PoE 功率测试产品 MVTD90UPOE V1.0
深圳市迈威科技有限公司
Shenzhen Maxwell Tech Co. LTD
目录
POE 功率测试 MVTD90UPOE 是基于 POE 供电设备的对 PSE 供电性能进行测试的一款 产品。该产品支持标准 802.3af/at/bt 协议的 PSE 设备供电测试，单端口功率最大承受 100W， 支持签名电阻、功率等级、功率等关键信息的动态调整。支持端口间数据线两两环回，最大 速率支持 10GE。

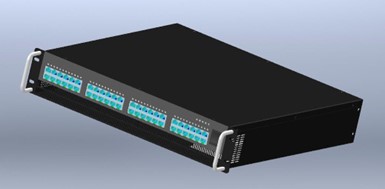

本产品实物图如下图所示：
 |
图 1 外观示意图
POE 功率测试产品的规格参数如下：
型号 | MVTD90UPOE | |
功能简介 | 实现 POE 供电设备签名电阻、功率等级适配，对应功率带载测试，支持 10GE 网 络环回通讯测试。 | |
输入通道 | 输入端口共 12CH×4（48 端口），12CH 为一组，分 4 组进行切换测试； 每个 CH 都能独立承受 100W 功率供电场景； 支持通道功率配置，可统一配置，也支持每 CH 的功率单独配置； | |
通信环回 | 支持 10GE 网络环回通讯测试----网口的收发环回 | |
POE 协议 | 支持标准 802.3af/at/bt 协议的 PSE 设备 | |
功能测试 | 签名电阻 | 有 |
功率等级 | CLASS0:13W | |
CLASS1:3.84W | ||
CLASS2:6.94W | ||
CLASS3:13W | ||
CLASS4:25.5W | ||
CLASS5:40W | ||
CLASS6:51W | ||
CLASS7:62W | ||
CLASS8:71.3W | ||
带载 | 单通道 MAX:100W,可程控调节，与功率等级适配，也可测试过载。 | |
精度：±5%FS | |||
保护 | 过温保护 | ||
通讯 | RS232 通讯 | ||
显示 | 支持 48 个端口供电指示，风扇状态指示，系统状态指示 | ||
供电输入 | AC220V/1A | ||
尺寸 | 438X460X84.5mm | ||

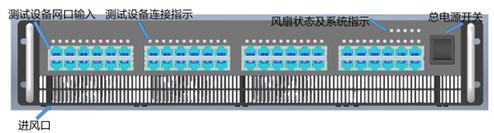

图 2 前面板示意图

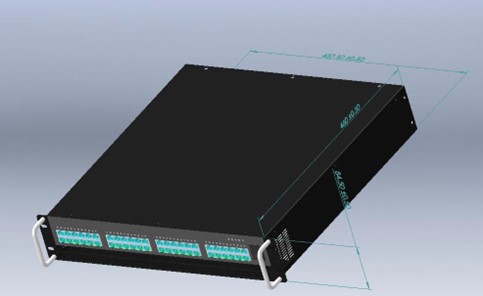

图 3 产品尺寸图
将设备通讯串口连接到电脑串口，打开串口软件，连接好测试设备和设备电源。开机测
试。
在 PC 上需要安装串口助手：IPOP 4.1

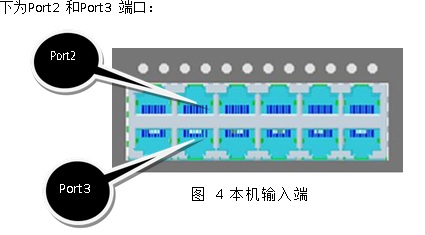

下面以输入端口 Port2 和 Port3 为例，进行操作。
 |
 |

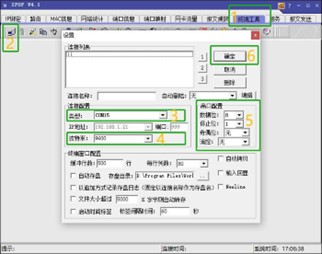

要使用本产品的完整功能，用户的 PC 必须能够运行超级终端或其它支持 ymodem 协 议的终端程序。本文档中使用 IPOP V4.1 的终端工具。下图给出了终端工具的配置：
所有命令若没有说明情况下，均为十进制字符型，支持英文字母大小写。
给产品接入电源，串口接入 PC，端口接入交换机，交换机接入电源后，则可以正常开 机使用啦。只需要给本产品发送命令“set pd port 2-3 power 13.0”，软件会自动打开对应的 端口，计算对应的功率等级及电流输出，用户可以在输出界面看到结果输出。
命令格式可以有：
set pd port 12 power 13.0
set pd port 1-12 power 56
set pd port 2-3 power 40.0
set pd port 6-12 power 51.0
set pd port 2 power 62
set pd port 3 power 71.3
set pd port 3 power 80
用户可以单独配置某个通道，或者连续某几个通道，功率可以填整数或最多带一位小数， 例如：

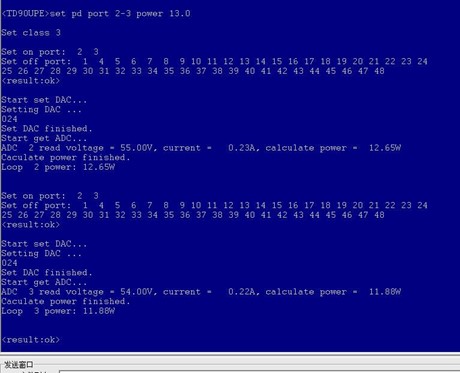

发送命令“set pd port 2-3 power 13.0”：
 |
上图就是配置端口 2 和端口 3 输出功率 13W 的图示。
 |

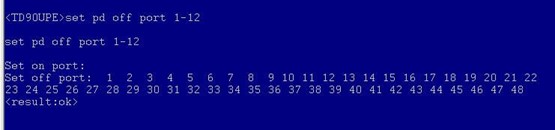

用户可以通过命令“set pd off port 1-12”去关闭端口，比如： 发送命令“set pd off port 1-12”，结果如下图所示：
用户也可以单独关闭某个端口，或者关闭连续的某几个端口：
set pd off port 3 set pd off port 2-3
用户可以通过命令“set pd on port 1-12”去打开端口，比如：

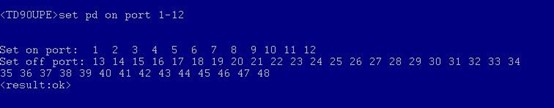

发送命令“set pd on port 1-12”，结果如下图所示：
 |
用户也可以单独打开某个端口，或者打开连续的某几个端口：
set pd on port 3 set pd on port 2-3
 |

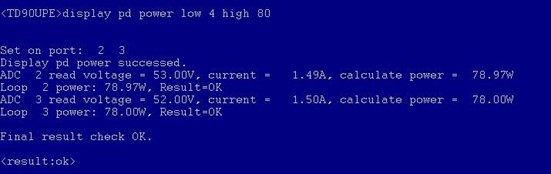

方法一：用户可以通过命令“display pd power low 4 high 80”查询功率，这里只支持填 写整数，比如发送“display pd power low 4 high 80”，结果如下图所示：

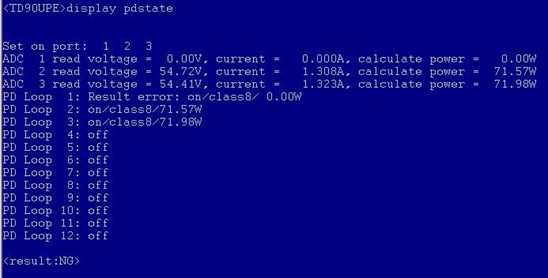

需要用户注意的是，查询“OK”的结果将以大于 low 设置的数值及小于 high 设置的数 值为判断条件，如果刚好等于 low 或者等于 high 的设置值，查询结果仍会被判为“NG”。 方法二：用户可以通过命令“display pdstate”查询功率，下位机会根据端口实际情况 回显正在使用的端口状态、功率等级及实际功率，每次显示 12 个通道，如有任一通道查询
 |
结果异常，都会显示
单色灯状态有“亮”与“不亮”，如果系统检测到端口已打开并且供电正常，则对应端 口绿灯亮，否则不亮灯。双色灯有 5 个，最右侧为运行状态指示灯，其余 4 个是风扇状态指 示灯，绿色代表运行正常，红色代表状态异常。

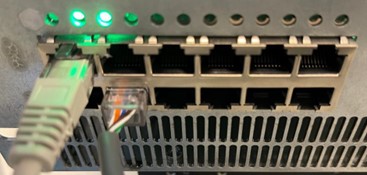

上图左侧 2、3 的绿灯亮，表示端口 2 和端口 3 配置成功，且与 PSE 工作正常。
 |
上图，最左侧的绿灯亮，表示风扇 1 已接入且能正常运行；左边 2、3、4 亮红灯，表示 没有风扇 2-4 未接入或者未启动；最右边的绿灯亮，表示运行状态正常。
 |

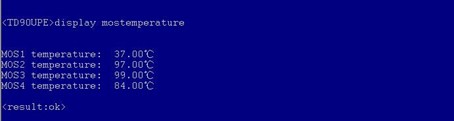

用户可以通过发送命令“display mostemperature”来查询当前功率板上的温度，查询结 果见下图：
系统对温度的查询频次为每 7 秒查询一次，在自动模式下系统会根据温度来自动调节风 扇转速。
用户可以通过发送命令“display fanstate”查询风扇状态。 风扇运行模式有两种，一种是“自动模式”，由软件根据温度配置风扇转速，另一种是

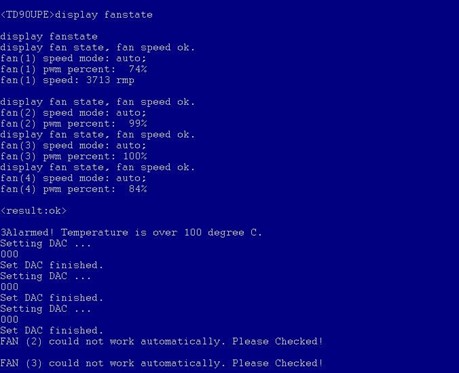

“手动模式”，由用户直接配置风扇输出的 PWM 从而调节风扇转速。 下图是发送“display fanstate”查询到的风扇状态：

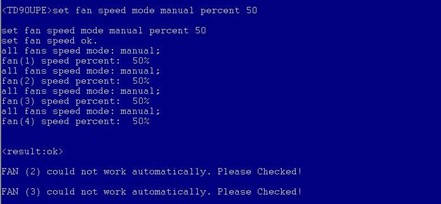

用户可以通过发送命令“set fan speed mode manual percent 50”，调节风扇转速，percent
后仅支持输入包含 0 到 100 内的整数。
用户可以通过发送命令“set fan speed mode auto”把风扇模式配置为自动模式：
需要注意的是，当系统检测到温度大于 60 度时，风扇全速运行。当系统检测到温度超过 100 度时，系统关断 PD 功率等级，并且此时风扇全速运行。当温度降下来后，需要用户重新配 置业务。
用户可以以下步骤，更新产品软件。

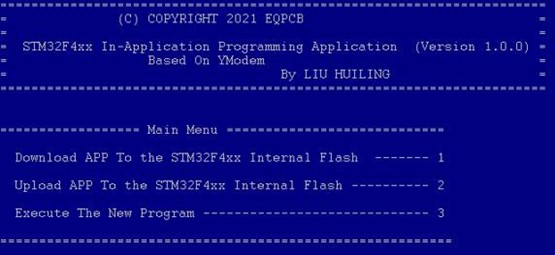

步骤 1：上电后或发送“reset borad”便可出现以下回显，按下键盘数字 1 进入升级状态。

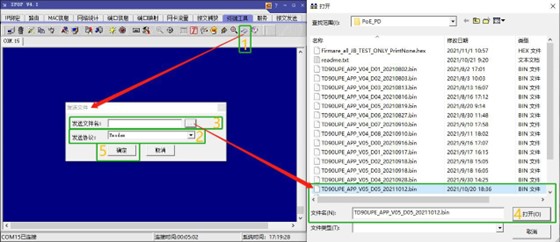

步骤 2：按下以图示步骤选择需要的版本，点击【确定】。
步骤
，说明升
级完成。此时软件会再回显一次步骤 1 的菜单，用户可以按下键盘数字 3 快速进入程序，或
者等待软件倒数 8 秒后自动进入程序。
POE 功率测试产品×1，1.5m 电源线×1，产品说明书×1
