家用电脑主板、工业用主板设计是PCB设计中最常见到的设计产品，今天我们通过原理图及PCB图分享在PCB设计布线中VGA与DC-Jack需要注意哪些事项。

一、CRT /TV信号－VGA /S-video Port

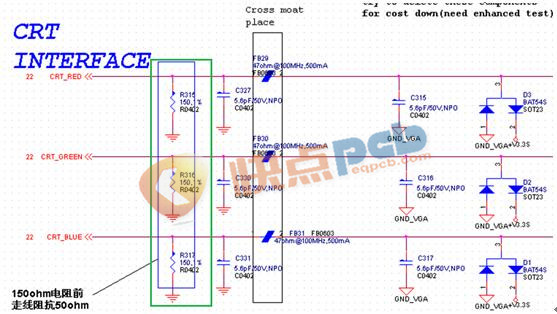

图1 中绿色框内的三个150 Ohm的电阻前端走线阻抗应为50 Ohm

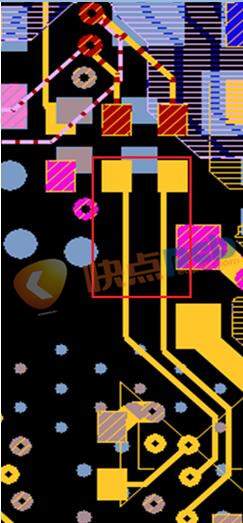

从图2 绿色框内可以看出，三个150 Ohm的电阻到GMCH的走线阻抗应控制在37.5 Ohm；到VGA接口的走线阻抗应控制在50 Ohm；

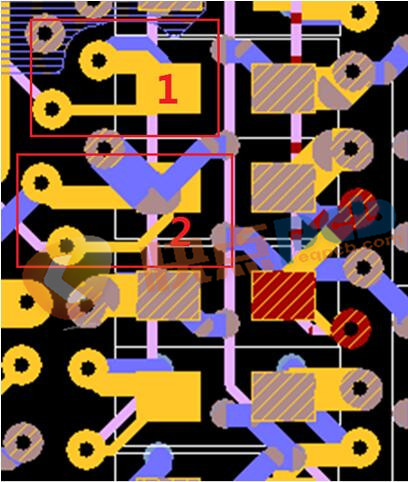

图3红色框线内，从Filter到VGA Port的走线长度应控制不超过600mil；电源+v3.3s需要单点连接，并牵出到区域外；

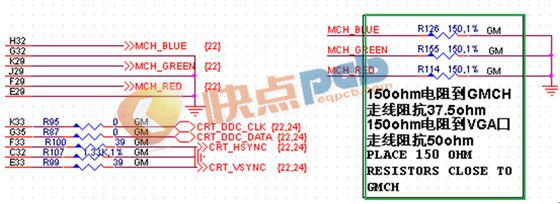

如图4  1号框中MCH到150 Ohm电阻端，走线阻抗37.5 Ohm，走线长度要小于800mil；2号框中走线要先过电阻，然后再接出去，电阻之后走线阻抗控制在50 Ohm；同时要注意走线间距：RGB信号、TV信号、Data、Clk、Hsync、Vsync信号共9根信号线，线与线的间距要≥20mil；

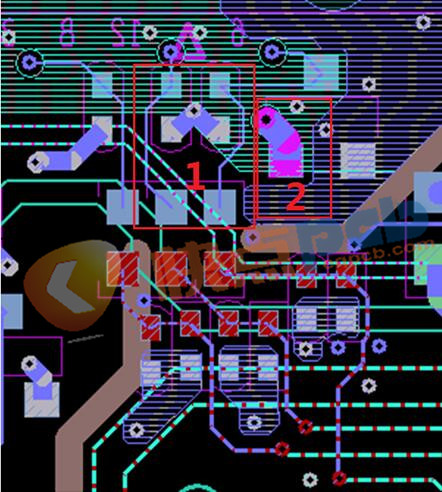

图5中形象看到红色框内的Hsync及Vsync信号，间距要控制在20mil以上；MCH Pin到电阻的长度要小于500mil；ESD二极管到VGA端口长度要小于500mil；

小结：VGA Port Layout基本注意事项

1）注意器件的摆放顺序：150欧姆电阻R315和电容C327放在岛外；磁珠FB29 跨岛放置；。

2） 注意走线顺序：RGB信号从VGA Port出来先到三极管D3，再接电容C315，后接磁珠和电容电阻；

3） 注意走线阻抗：岛外电阻R315之后阻抗50ohm；电阻之前直到VGA Port走线75ohm；

4） 岛线开桥于磁珠处；RGB之外的信号线（Data，ClK，Hsync，Vsync）从开桥处进入岛内；

5）注意RGB及TV五根信号先要求分段等长，总长度误差不超过200mil；

数字4DC-Jack  Port

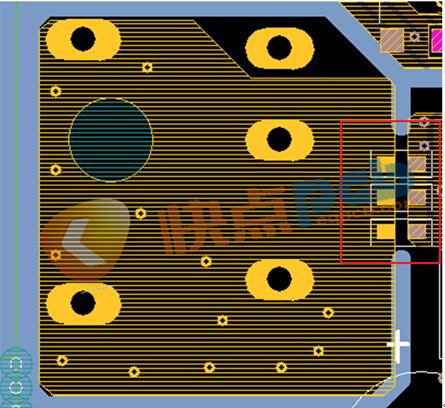

   如上图6    设计时需要注意绿色框中两路电源的电流大小；

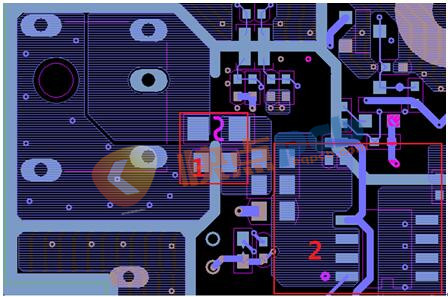

如图7    1号框中为器件PF2及PC96的摆放位置及方法；2号框内为供电电路---4A电流；

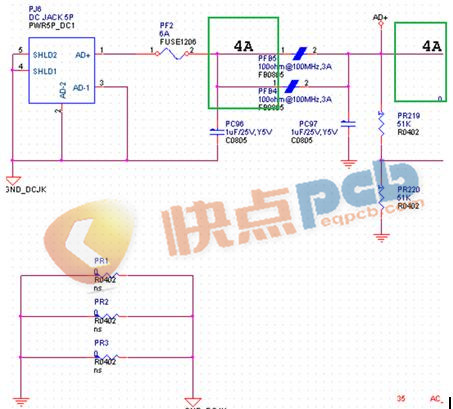

如图8  红色框的0 欧姆电阻需要放置在跨区域的开口处；

小结：DC-Jack Port Layout基本注意事项：

1） 前端供电电路，应保证能通过足够电流（4A）；

2） 内层开桥：如为八层板，应在GND2层（靠近0欧电阻摆放层面）电阻中间做开桥处理，宽度应考虑需通过的电流大小；

3） 各走线层空白处，应沿区域切割线做填充铜箔处理；

4） 所有电源地层均需划分，且区域切割线重合
