一般的PCB基本设计流程为：前期准备-->PCB结构设计-->PCB布局-->布线-->布线优化和丝印-->网络和DRC检查和结构检查-->制版。今天，板儿妹带大家来了解“前期准备”的知识。

前期准备

这包括准备元件库和原理图。“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库。元件库可以用peotel?自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。原则上先做PCB的元件库，再做SCH的元件库。PCB的元件库要求较高，它直接影响板子的安装；SCH的元件库要求相对比较松，只要注意定义好管脚属性和与PCB。

PCB元件库

依据元器件种类及封装，PCB元件封装库包括以下11个库：

1. 集成电路（直插）

2. 集成电路（贴片）

3. 电感

4. 电容

5. 电阻

6. 二极管整流器件

7. 光电器件

8. 接插件

9. 晶体管

10. 晶振

11. 其他元器件

原理图元件库

依据元器件种类，原理图元件库包括以下16个库：

1. 单片机

2. 集成电路

3. TTL74系列

4. COMS系列

5. 二极管、整流器件

6. 晶体管：包括三极管、场效应管等

7. 晶振

8. 电感、变压器件

9. 光电器件：包括发光二极管、数码管等

10. 接插件：包括排针、条型连接器、防水插头插座等

11. 电解电容

12. 钽电容

13. 无极性电容

14. SMD电阻

15. 其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等

16. 其他元器件：包括蜂鸣器、电源模块、继电器、电池等

元件库的建立

在CIS项目管理器中，执行File/New/Library命令，就会在项目管理器的Library文件夹中新建一个元件库。

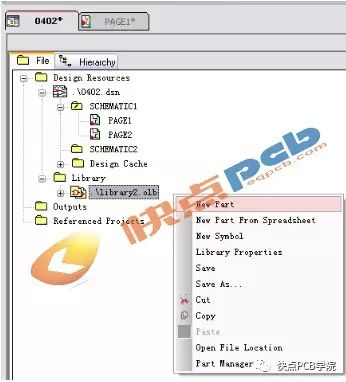

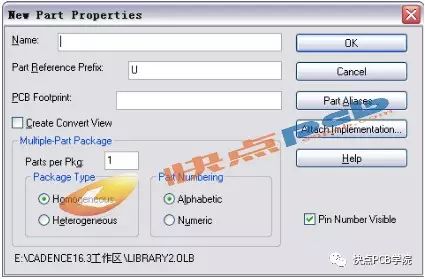

在新建Library元件库上右击，则可以对元件库进行编辑，点击New Part，在弹出的New Part Properties对话框中确定新建元件符号的属性。

设定好基本属性，点击OK进入元件编辑界面就可以新建元件符号了。

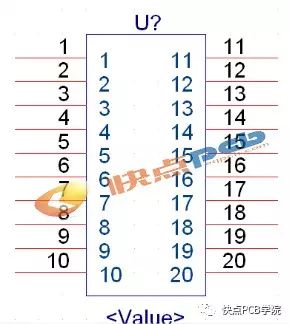

在Place按钮下可以放置元件引脚、外形、文本等属性，例如创建dip20的符号。

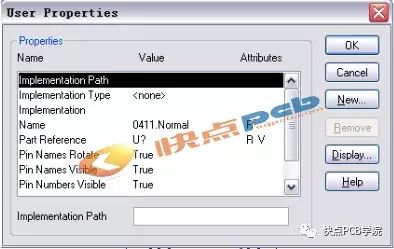

然后双击元件符号，将弹出User Properties对话框，用以编辑元件的属性，可以执行New添加添加、执行Remove删除元件属性，也可以修改已有属性。
