作为一名PCB工程师，画板子是必备技能，那如何成为一名真正的画板达人？经验和技巧都必不可少。接下来，板儿妹和大家分享一些Allegro的实用画板小技巧。

Allegro倒角功能

在画板框时，画了一个矩形，四角是直角的，很容易割到手。能不能把四个直角一键修改成圆角呢？答案自然是肯定的。

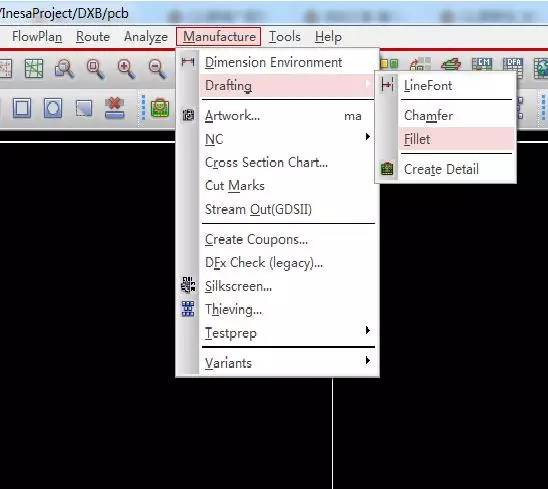

1）菜单manufacture-->drafting->fillet

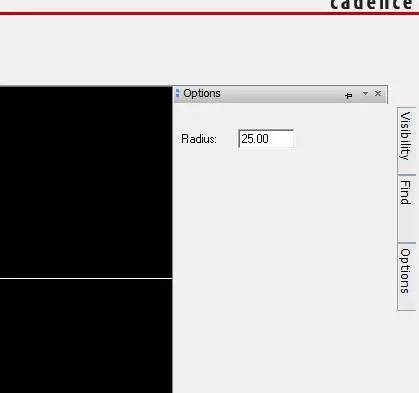

2）下面在右侧OPTION属性里修改圆角半径

3）然后各点一个直角的两个边。大功告成，直角变成了圆角。

重命名元器件序号

1）Logic-->Auto Rename Refdes-->Rename-->弹出对话框，选择Use default grid和Rename all

2）components-->单击more，OK-->单击rename进行重命名

修改文字大小

1）Setup-->design parameter-->在text选项卡中点击Setup text sizes，修改线宽【常用值20，25，30，6，3】

2）Edit-->change，在控制面板的find页面仅选择Text；在options页面设置class为Ref Des，New subclass为Assembly_Top，勾选Text block栏选择字号à选择整个PCB板，所有字体高亮显示-->右击done

模块复用

1）首先摆好一个模块，选择菜单Setup-->Application Mode-->Placement Edit-->框选已布局好的元器件

2）右击其中某个元器件，选择Place Replicate Create-->右击选择Done，然后再单击一下，弹出对话框，命名保存【模块建立完成】

3）最后选择未布局好的元器件，右击其中某个部件，选择Place Replicate Apply及刚刚命名的模块à在弹出的对话框中取消Device Name和Value选项，依次单击Seed Circuit->Match中的列表à单击Ok，然后单击一下放置

模块旋转

Edit-->Move在option选项卡中的point项选择User Pick，在find选项卡中勾选symbol-->右击Rotate-->done

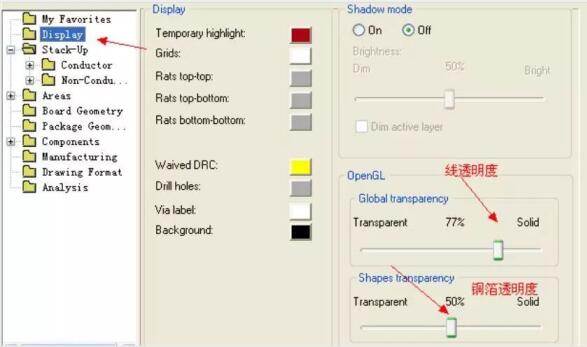

Allegro原色透明度设置

display->colour/visibility->display->OpenGL->Global transparency->transparent

个别直插式引脚设置为全面覆铜连接

Edit-->Propertice-->在find选项卡中勾选Pins-->点击需要全敷铜的引脚，在Available  Properties处点击Dyn_Thernal_Con_Type，然后在右边Value中选择Full_Contac-->Apply

差分线过电阻（创建的差分对是Xnet）

1）点击Signal Model图标-->点击OK，-->需要建模型的电阻高亮显示，然后点击Create Model-->Ok,Ok-->电阻模型创建成功

2）在Constraint-->Electrical-->Net-->Routing-->Differential Pair-->创建差分对【在Physical中也要设置】-->然后连线就可以了

（文章整理自：「菜鸟的进化之旅」的CSDN博客、卧龙会IT技术、网络）
